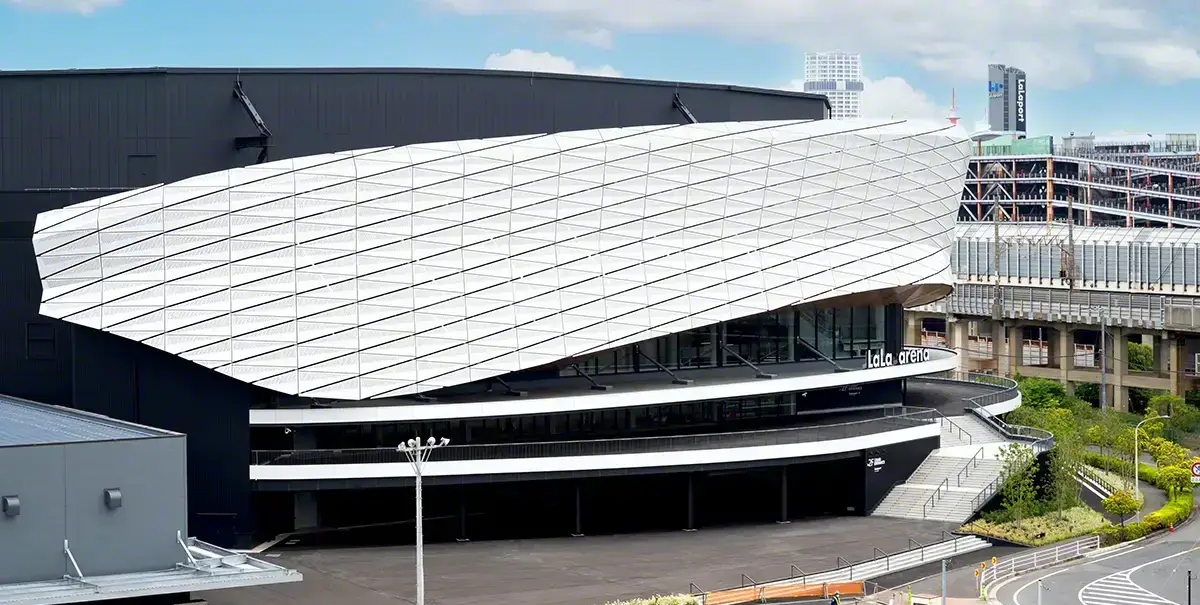

本ページでは、弊社が外装パネルと吸音断熱直天井システムPASTEM-2(元旦ビューティ工業）のパンチング部分を製作したLaLa arena TOKYO-BAYの事例（※事例紹介ページはこちら）において弊社が対応させていただいた事例を通じて、企画・設計段階から製品仕様の確定～製品の製造から納品まで、パンチングメタルのオーダー製作の流れの概要と、弊社の強みについて紹介をさせていただきます。
STEP.1 企画・設計段階～製品仕様の確定
お客さまとの打ち合わせを綿密に行い、パンチングメタルのメーカーとして、ご要望を実現するための仕様・品質・納期・ご予算に応じたご提案をさせていただきます。
今回の事例では・・・
当初レーザー加工での孔あけを検討されておられましたが、弊社より提案のパンチング加工による方式がコスト・納期ともに優位性があったことから採用いただきました。
松陽産業のアピールポイント！
- 構想段階や要件定義の段階から設計・開発のお手伝いが可能です。
- 東西にある営業拠点よりお客さまのご要望に迅速な対応を行います。
- 材料（鋼材・樹脂等）の仕入れについて、特殊な材料にも調達対応いたします。
STEP.2 製品の製作
パンチングメタルの製作方法には、大きく分けて２種類あり、一品一様の製品に向いているタレパン加工と、同一仕様の製品を多数製作することに向いているパンチング加工です。
以下、それぞれの製作方法について説明いたします。

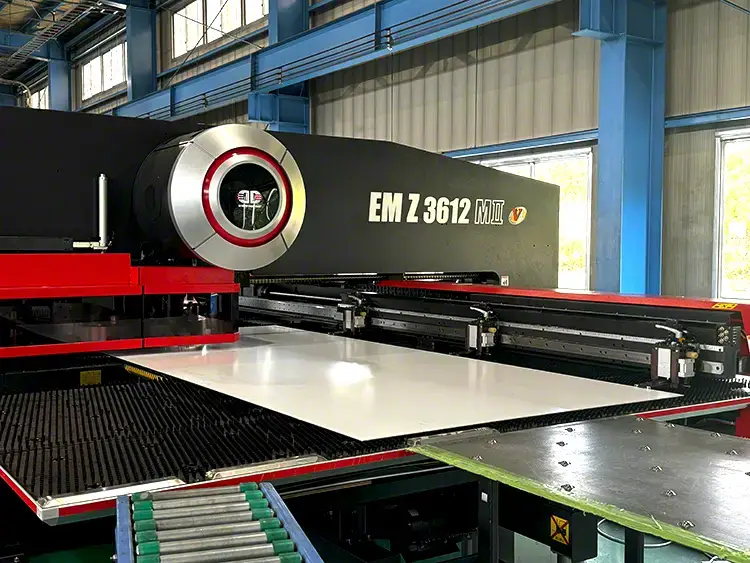

タレパン加工
規則性のない孔の加工や取付け孔、形状カットなど複数の加工が必要となる場合は、タレパン※と呼ばれる加工機を使用します。
一度に複数種類の加工を完了できるため、複雑な仕様にも対応して製作できるメリットがあります。

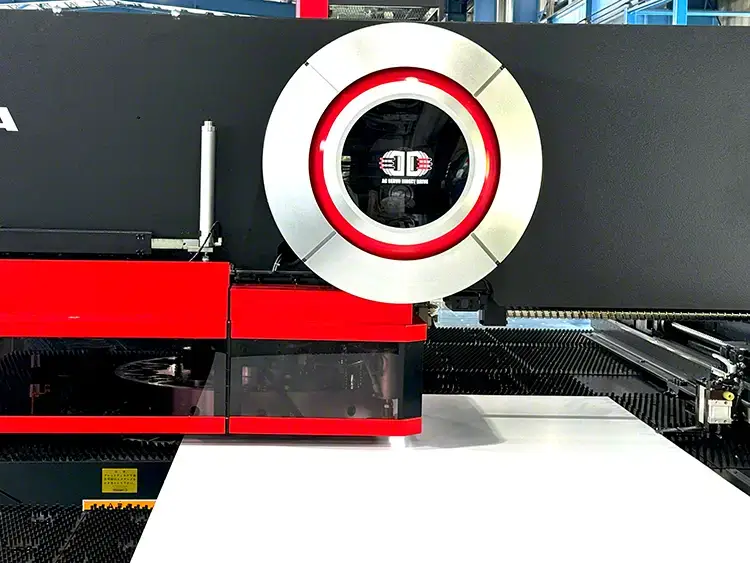

※タレットパンチプレス（通称タレパン）は、丸形状や角形状などの金型をタレットに複数配置して、NC（数値制御）によって加工を行う加工機のことです。
NC制御を使用することで任意の場所にパンチング加工や成型加工を行うことができます。
今回の事例では・・・

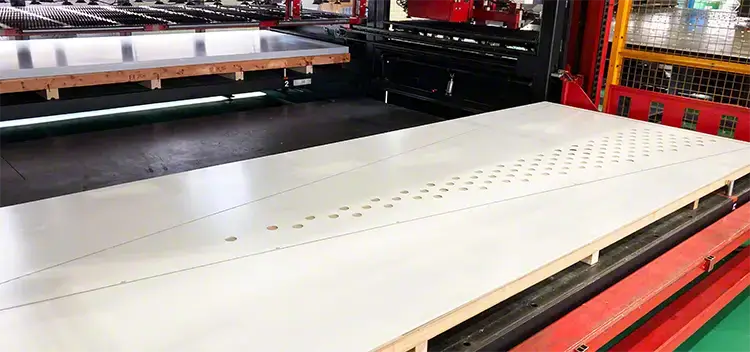

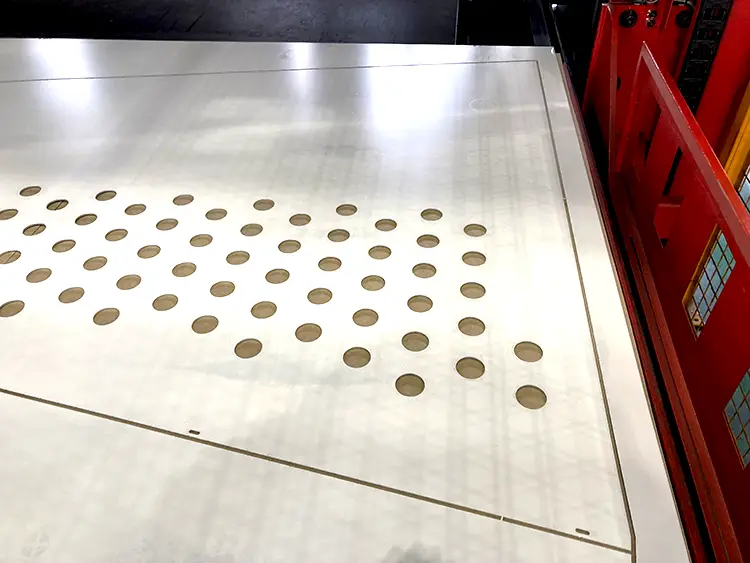

外装パネルの仕様において、任意の位置に孔を配置することに加えて、すべてのパネルを異なる三角形の形状に切断すること、また、取付孔の加工や識別のための固有番号の刻印など、さまざまな加工が求められたため、タレパンで製作をいたしました
松陽産業のアピールポイント！
- パンチング業界最大級の1524 mm×5000 mmサイズの加工対応も可能です。
パンチング加工

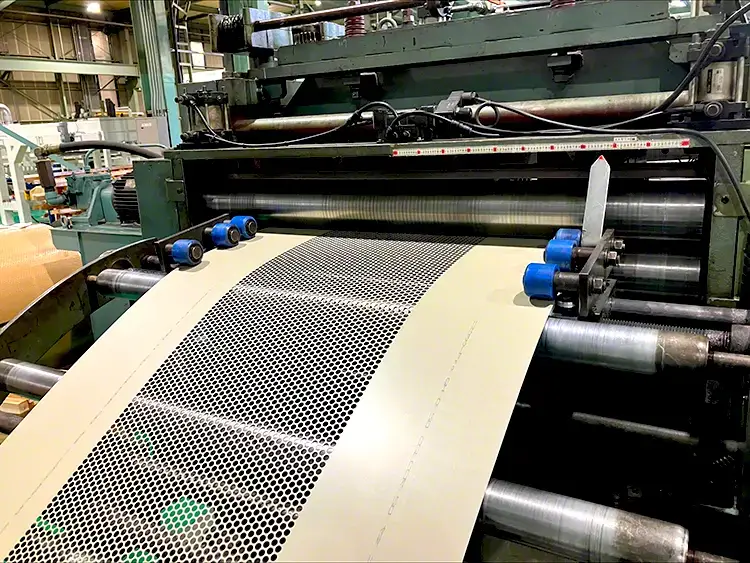

規則性のある連続した孔をあけたパンチングメタルは、連続加工が可能なパンチングラインで製造します。

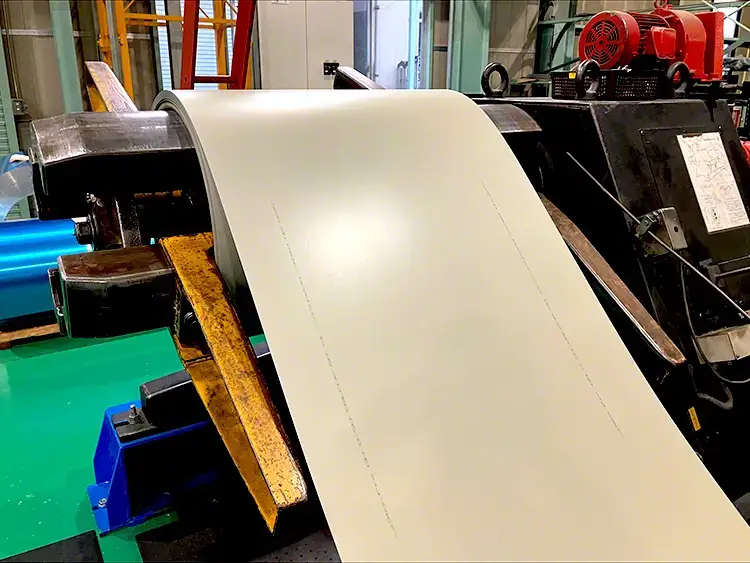

円筒状に材料を巻いてあるコイル材から加工するため、大量生産に向いています。
連続加工ができるパンチングラインのメリットは、同一仕様の製品を効率よく生産できる点です。
無人連続加工により、納期の短縮や加工費を抑える特徴があります。
今回の事例では・・・

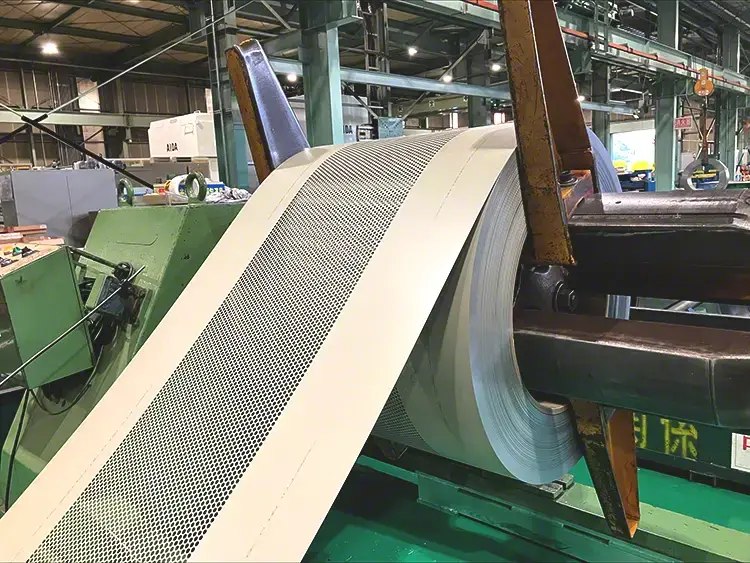

天井パネル用のパンチングメタルは、多数の同一仕様の製品をコイル形状で納品するために、連続加工が可能なパンチングラインでコイル材で材料を供給し、加工後のパンチングメタルもコイル状に巻き取る形で製作いたしました。
コイル材からの加工は、今回のように再度コイルで巻き取ることも、必要なサイズにカットしてシート状の製品を製作することも可能です。
松陽産業のアピールポイント！
- 国内最大級の自動ラインによる安定した生産性により、短納期で大量生産を行うことができます。
STEP.3 塗装・2次加工
今回の事例では弊社での対応は含まれませんでしたが、ご希望のカラーへの塗装や曲げや溶接など、各種2次加工についても弊社でまとめて承ることが可能です。
以下が弊社で対応させていただける加工の代表的な事例のひとつとなります。
ご紹介したもの以外のパンチングメタル以外の加工についても、お気軽にご相談ください。
- 外周加工（シャーリング・ニブリング加工・レーザー加工）
- 取付孔・ダボ加工
- 曲げ加工（L曲げ、R曲げ、パイプ成型など）
- 塗装・アルマイト仕上げ
- 組み立て（部品や枠・フレームの取付けなど）
松陽産業のアピールポイント！
- パンチングメタルの加工だけでなく、ワンストップでの対応としてさまざまな板金加工、表面処理、副資材についても、弊社の幅広いネットワークを活用し最適な加工方法を選定して提案させていただきます。
STEP.4 梱包・納品
製品仕様や納入現場のご要望にあわせた梱包形態で製品を発送いたします。
配送方法は、全国に広がる協力会社のネットワークを利用することにより、チャーター便をはじめ、数量と納期に合わせたさまざまなスタイルのご提案が可能です。
パンチングメタルのオーダー製作について
弊社では、今回ご紹介をいたしました大型物件での製作をはじめ、パンチングメタルのオーダー製作対応について数多くの経験がございます。
「パンチングメタルを使ってみたい。」と思われましたら、弊社担当者が承りますので、まずはお気軽にご相談ください。
また、今回ご紹介したLaLa arena TOKYO-BAYの事例以外も以下のような事例を事例紹介ページにてご紹介をさせていただいております。
ぜひ多彩な事例をご覧ください。
