パンチングメタルのファサード外装パネル・天井化粧材の製作事例

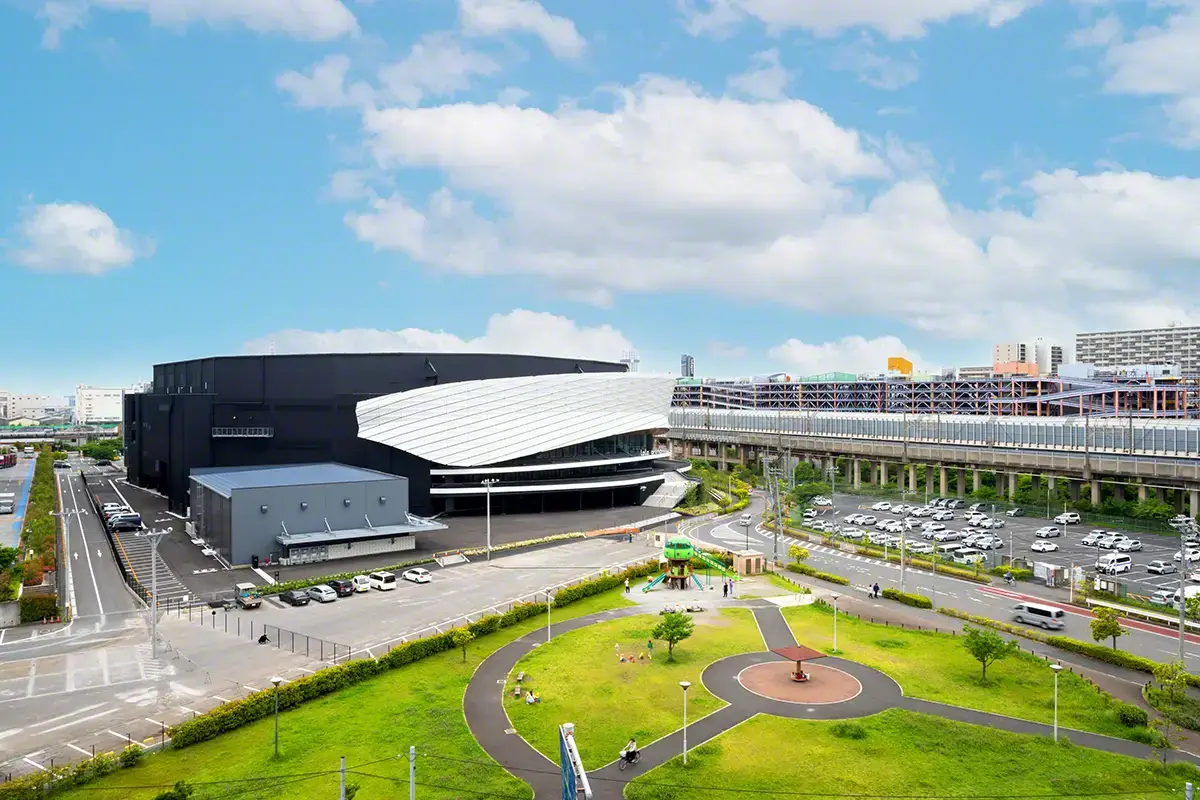

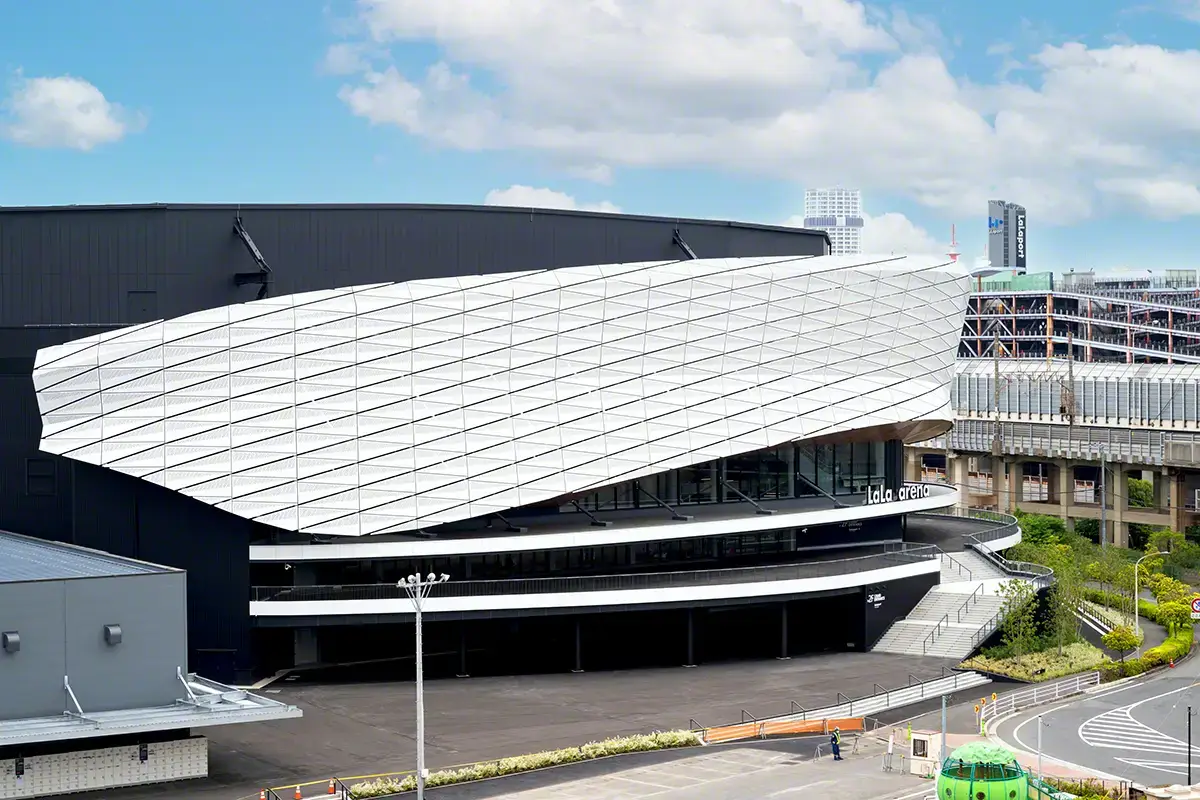

千葉県船橋市に建設された収容客数1万人規模の大型多目的アリーナ「LaLa arena TOKYO-BAY」のファサード外装パネルおよび屋内天井化粧材のパンチングメタル部分を弊社にて製作を担当させていただきました。

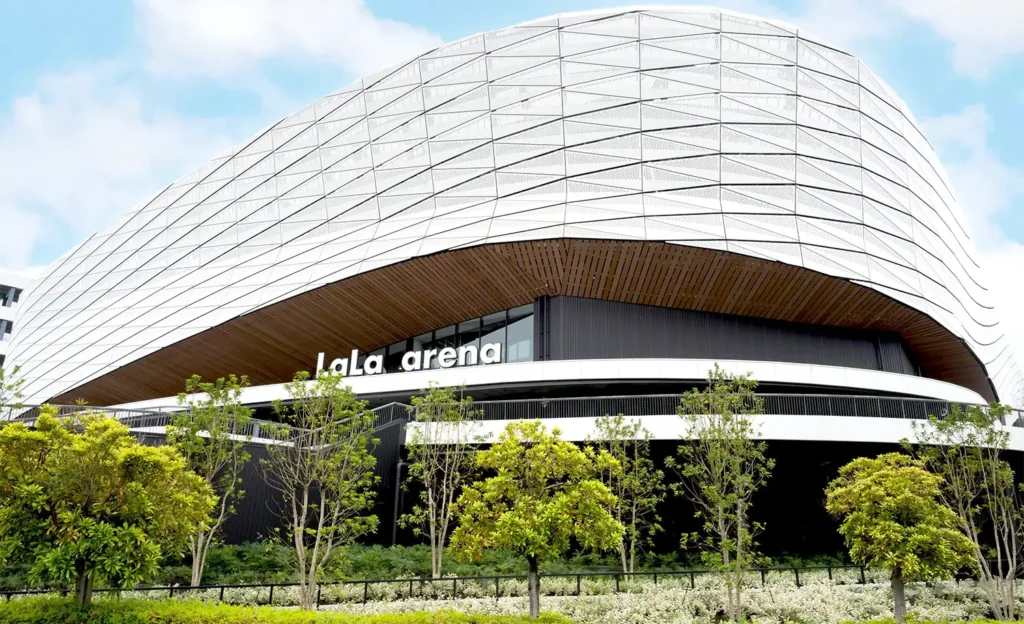

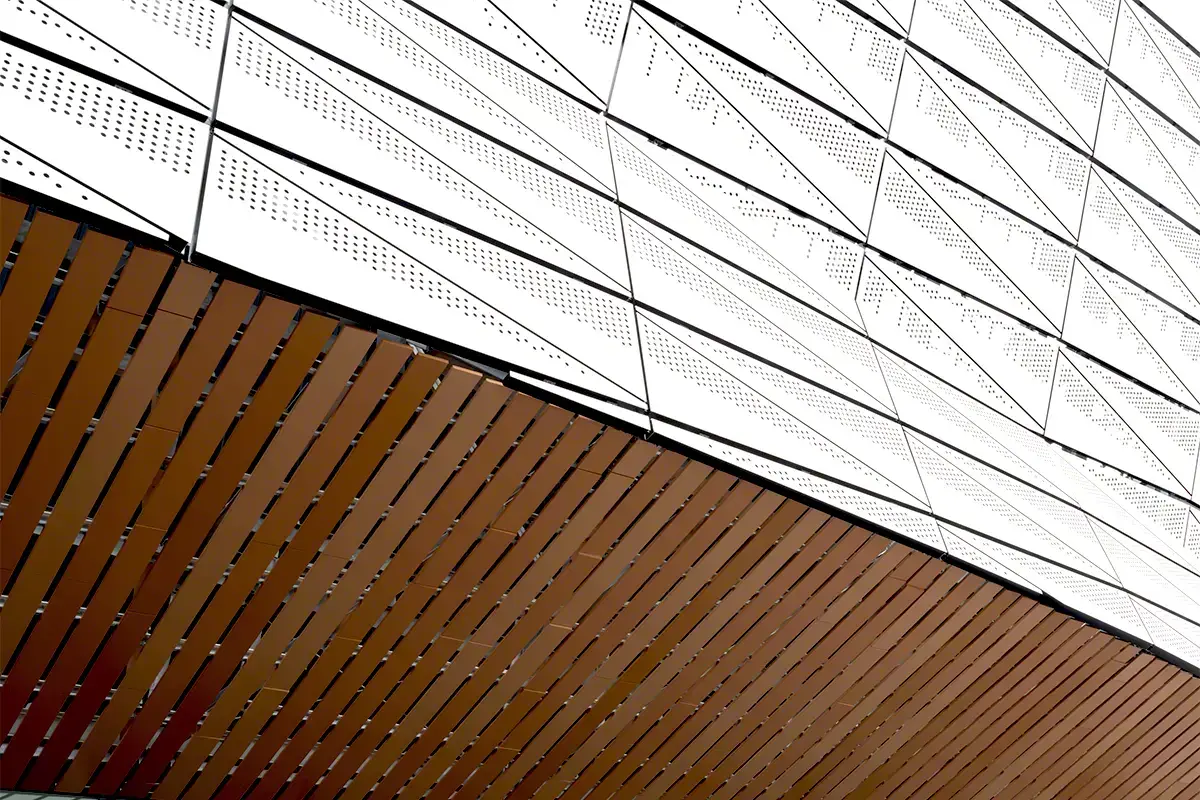

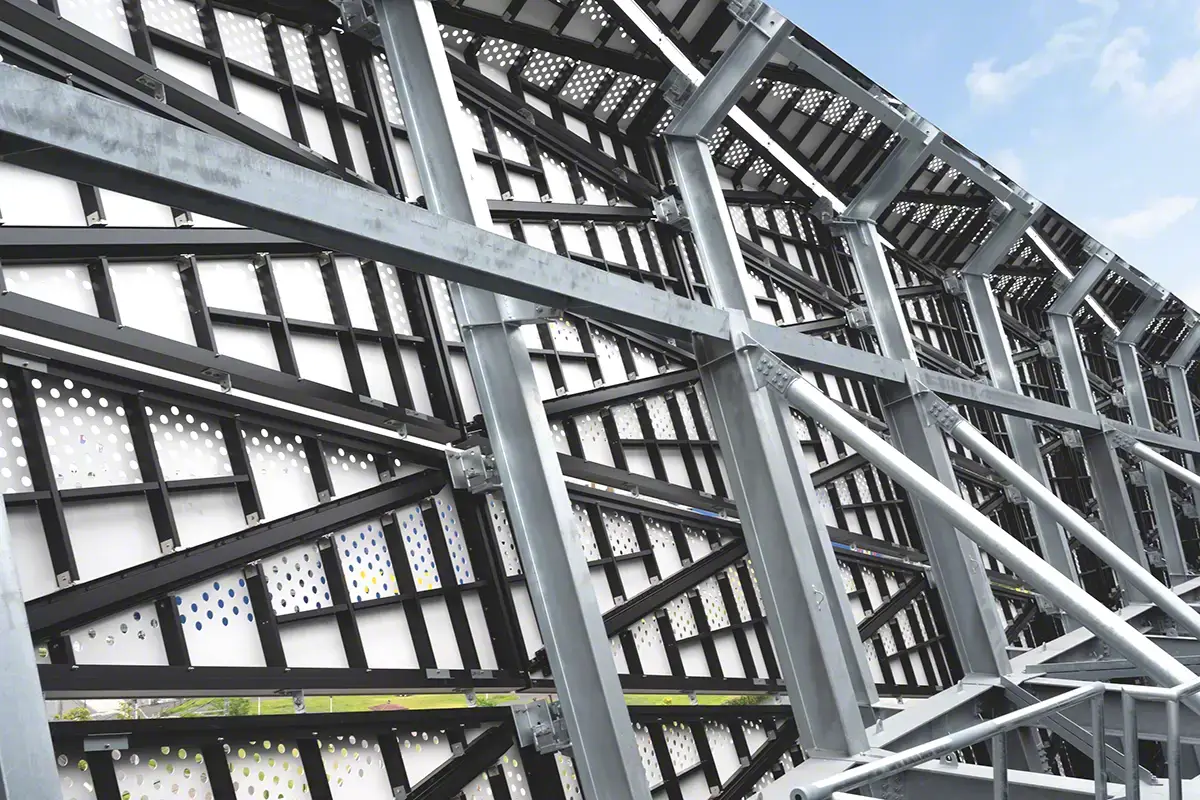

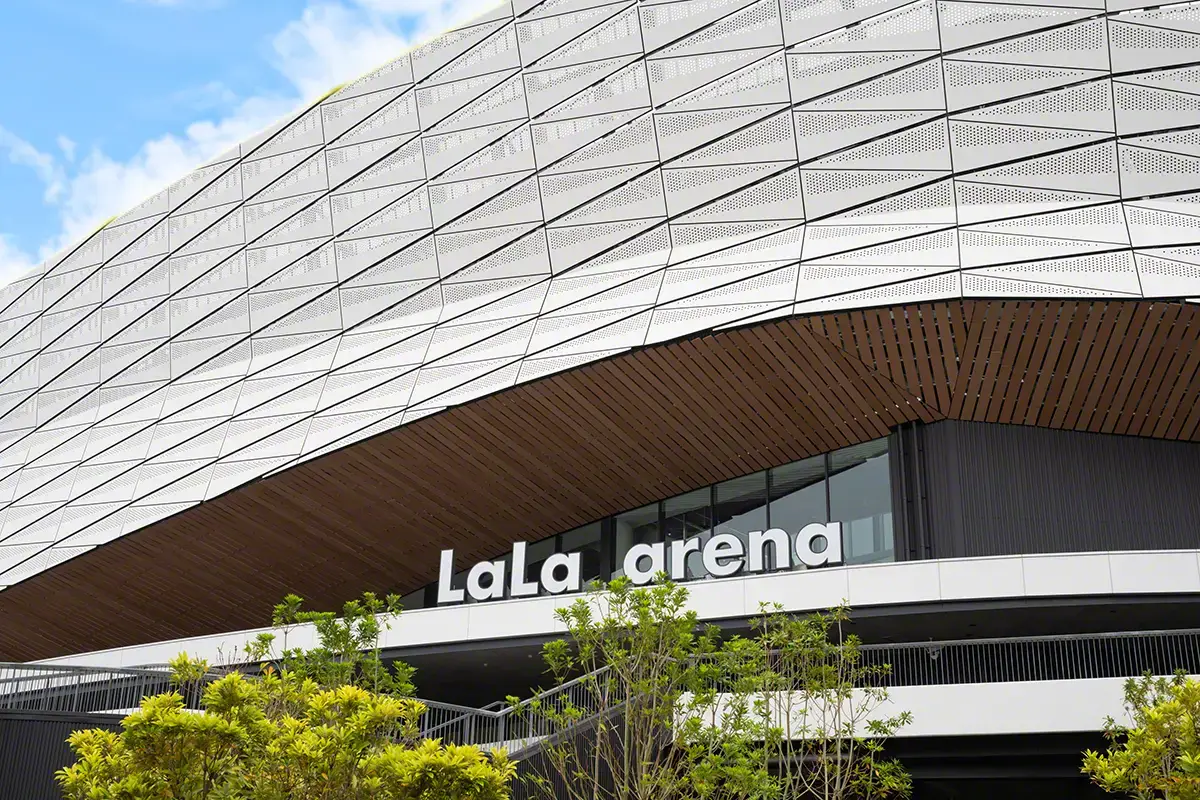

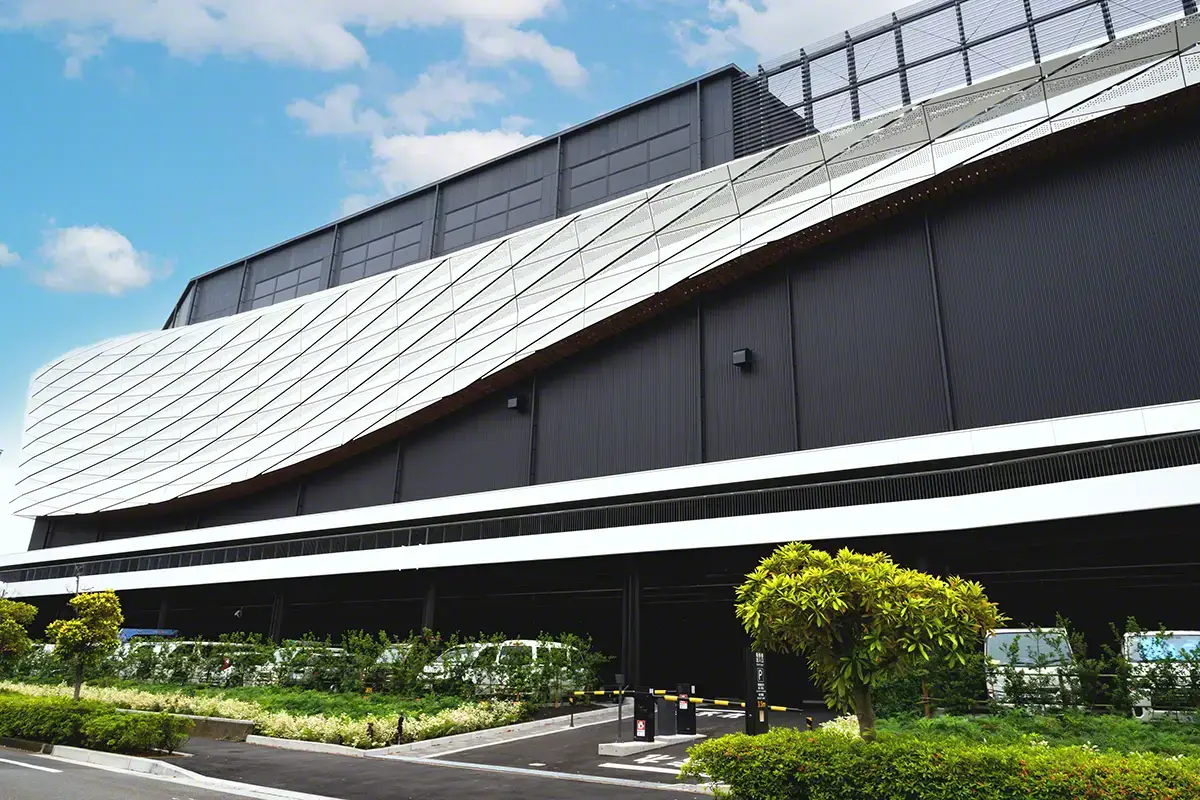

「LaLa arena TOKYO-BAY」の外観は、船の航跡とジェット気流がイメージされており、透過性のあるパンチングメタルの外装パネルを流線形に設置することで、その軽やかさと躍動感が表現されています。
機能面としては、外光を屋内に取り入れる量をコントロールするとともに、夜間の内部からの光を透過することにより、ライトアップ時の光を用いた空間演出にも貢献しています。

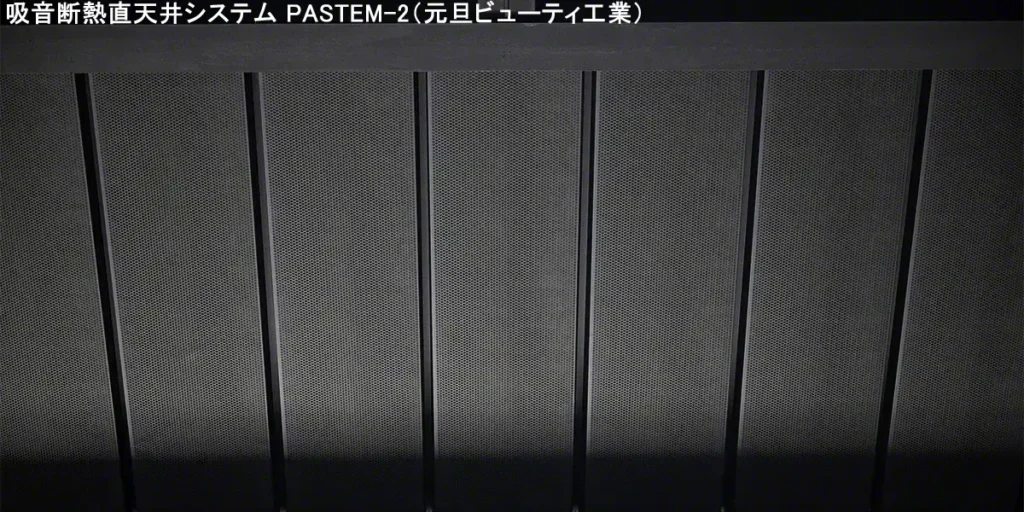

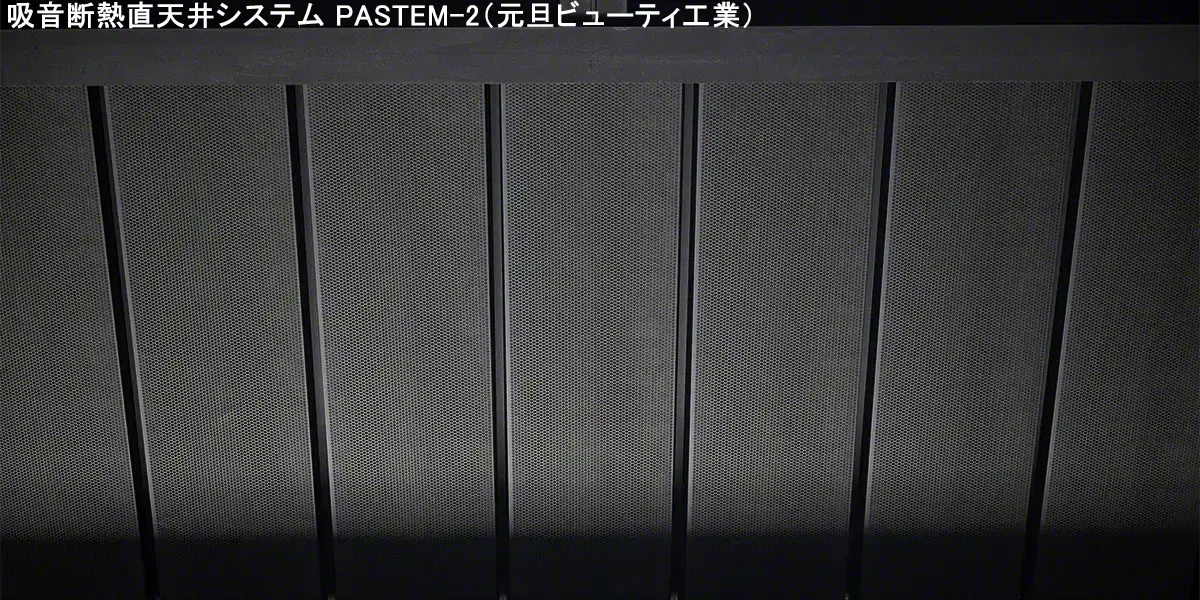

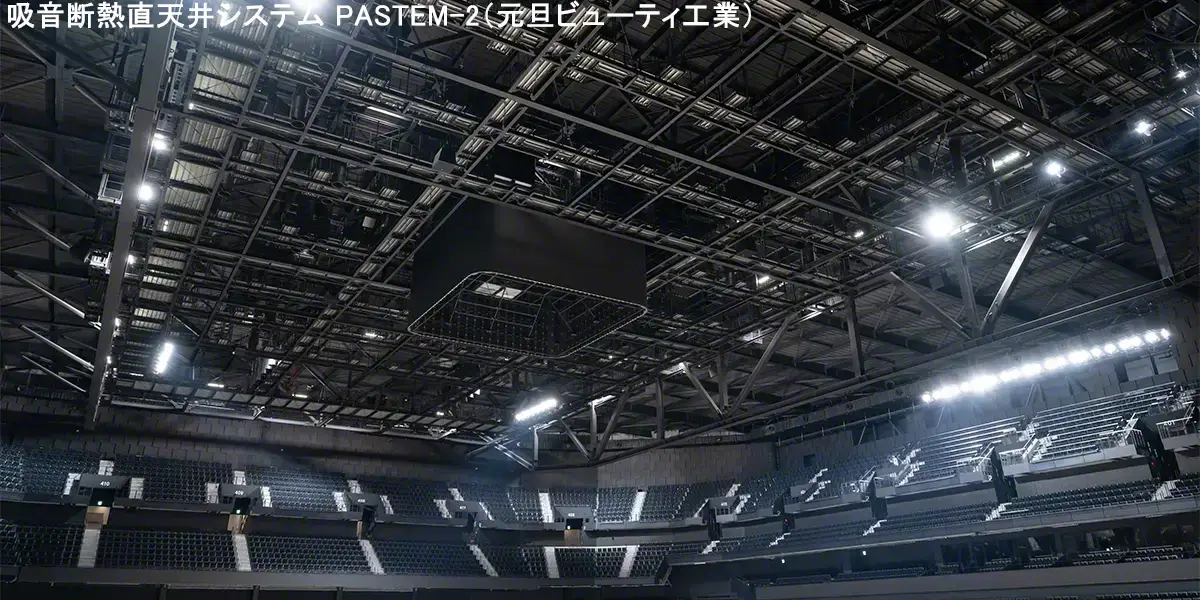

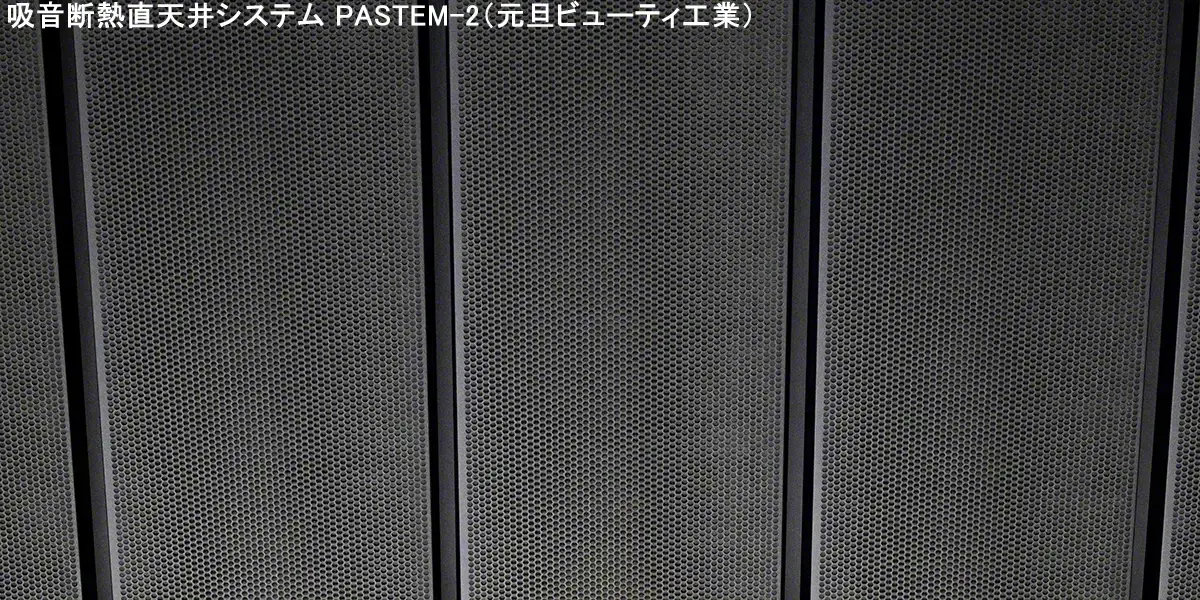

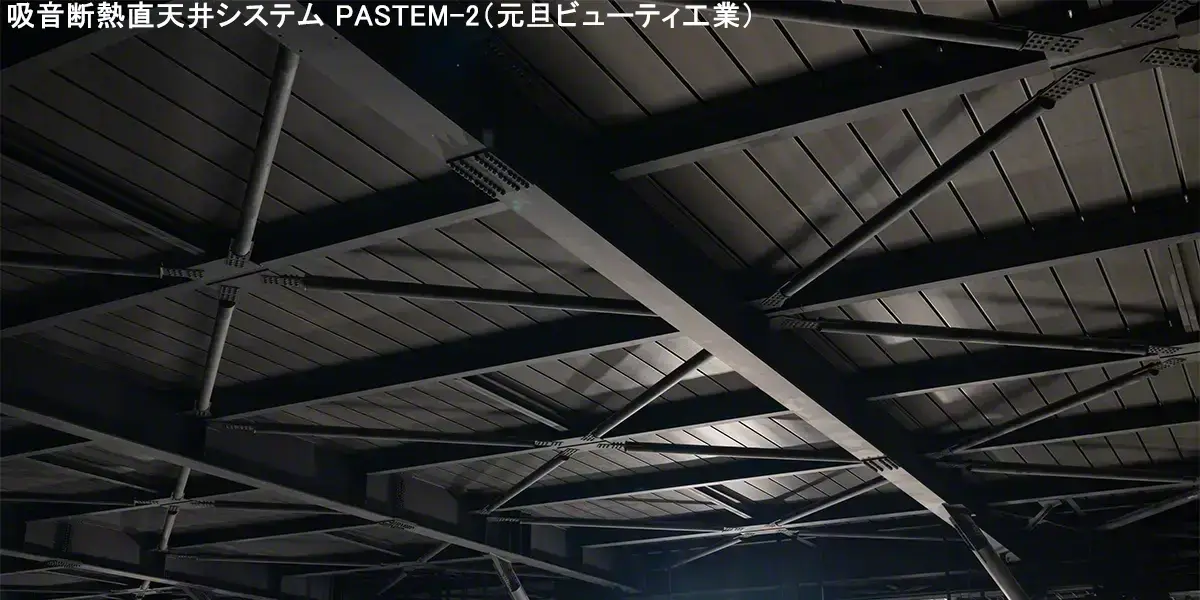

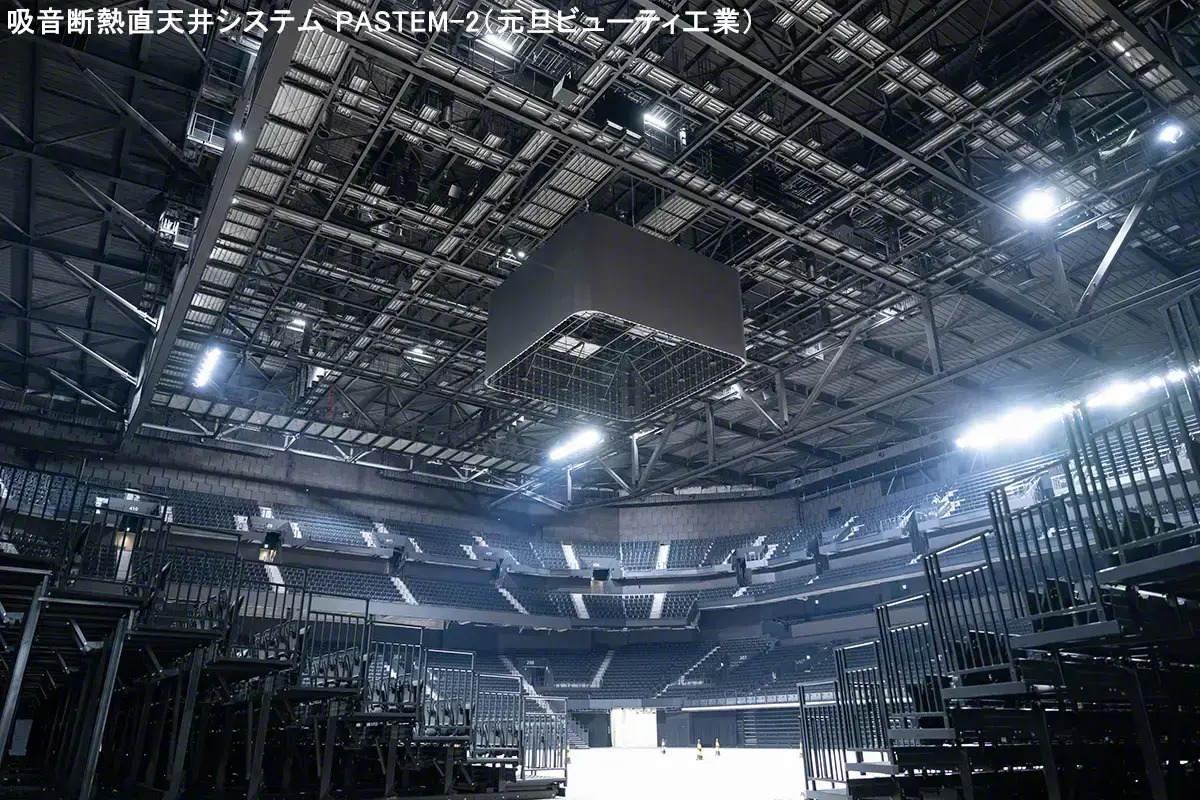

また、同アリーナは、Bリーグ（千葉ジェッツ）のホームアリーナとして利用されるほか、音楽コンサート、スポーツイベント、企業の展示会等さまざまなイベントに対応する多目的施設であるため、天井にはパンチングメタルにグラスウールなどを組み合わせた高い吸音性と遮音性を実現した吸音断熱直天井システム PASTEM-2（元旦ビューティ工業）が採用されています。
※弊社はパンチングメタル部分のみ製作。

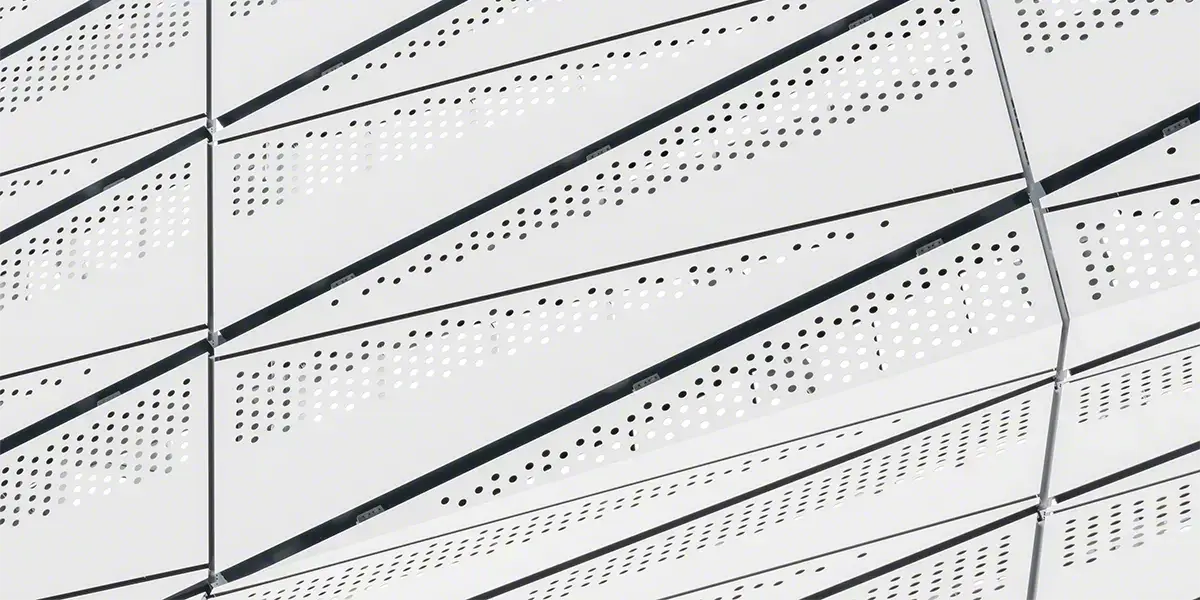

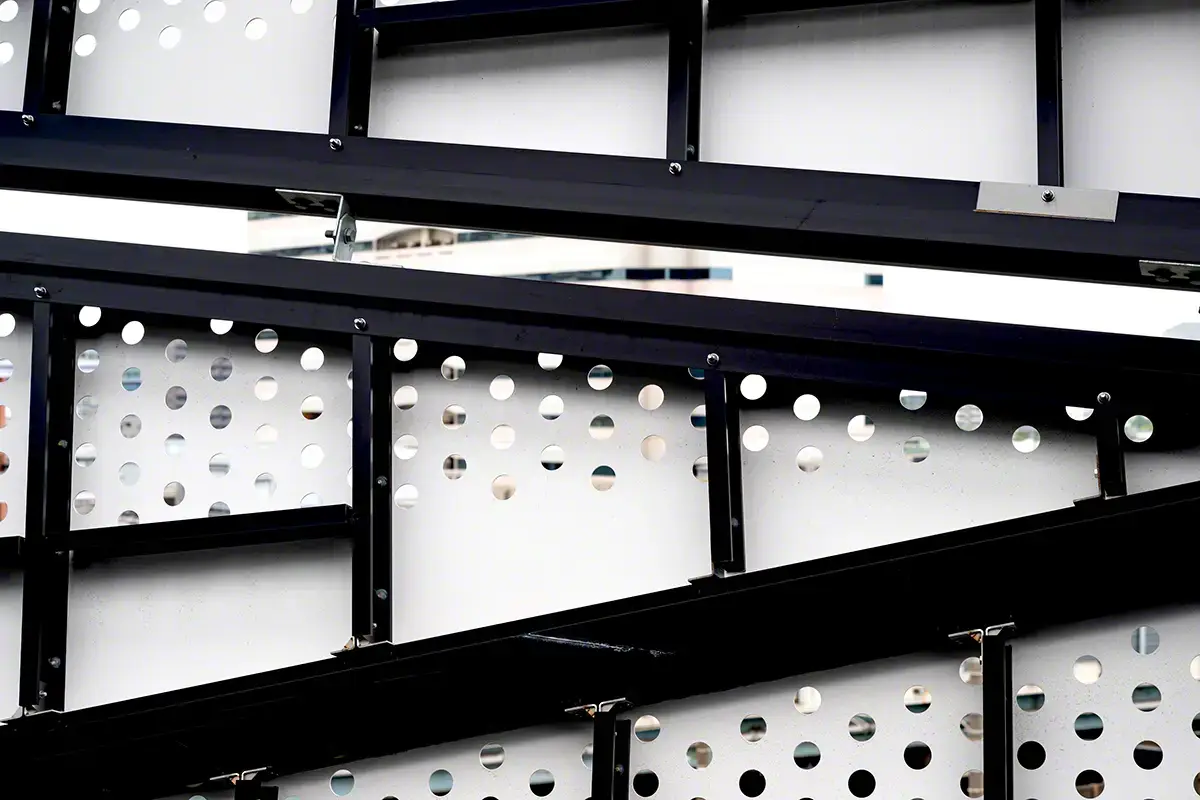

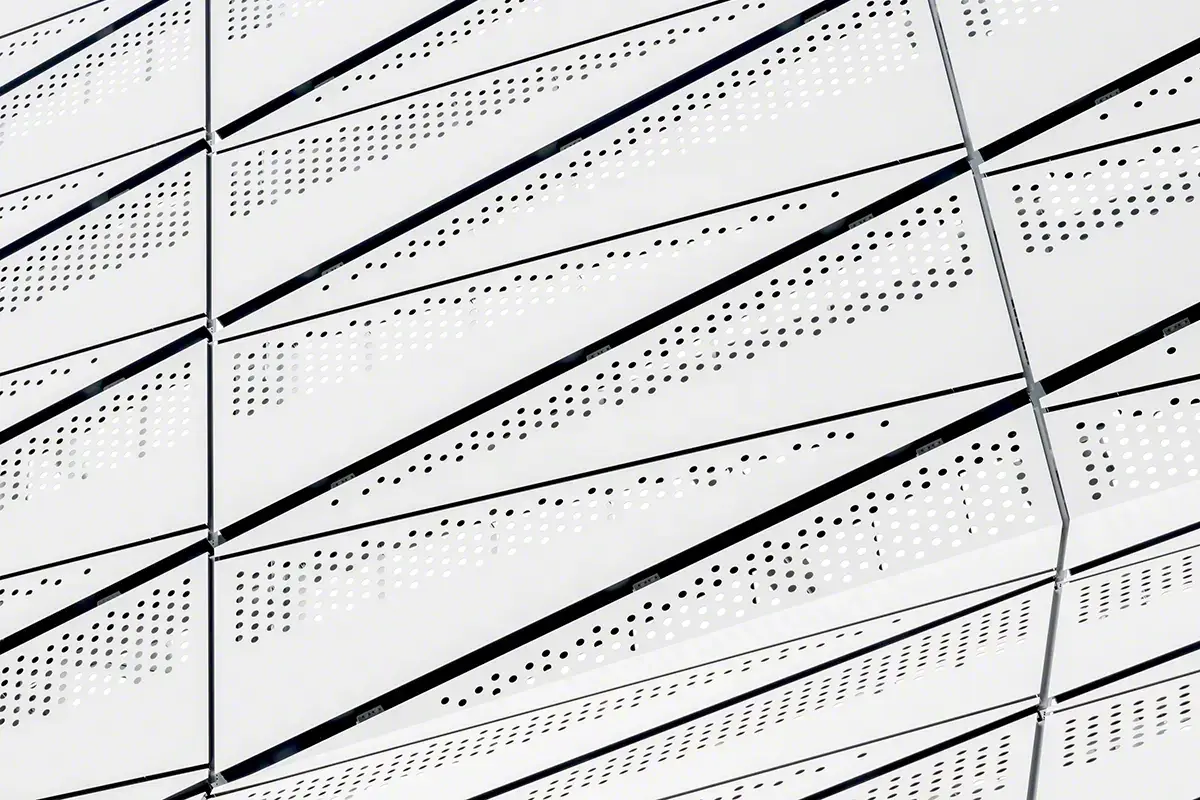

外装パネルの仕様
| 材質 | ： | アルミ（A3003） |
| 孔径 | ： | φ40 mm |
| 板厚 | ： | 3 mm |
| 枚数 | ： | 780枚 |
| 塗装 | ： | 中温フッ素塗装（ホワイト） |
| 2次加工 | ： | 曲げ 取付け孔加工 |

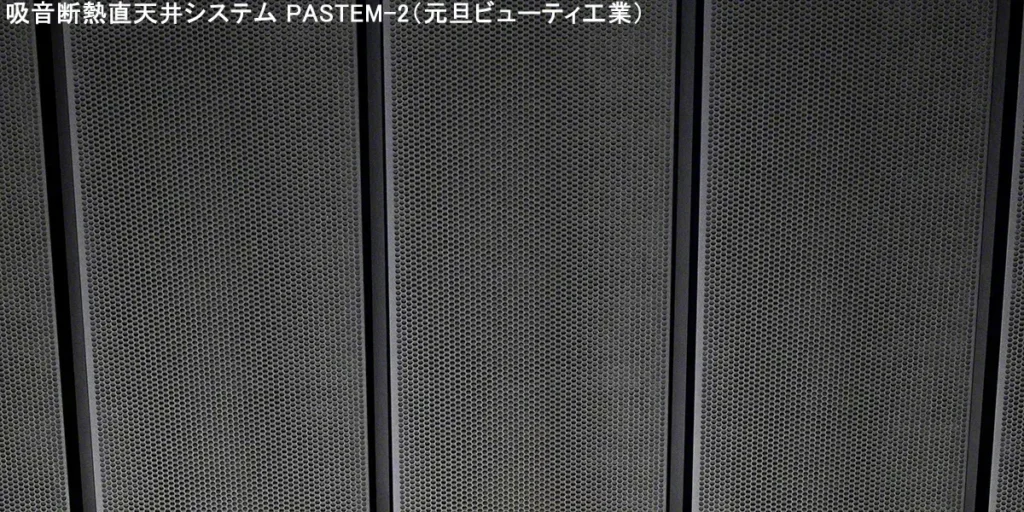

天井化粧材のパンチングメタルの仕様
| 材質 | ： | カラーガルバリウム鋼板※（ブラック） |
| 孔径・ピッチ | ： | φ8 mm-P10 mm |
| 板厚 | ： | 0.5 mm |
| 2次加工 | ： | コイルでの製作・納品後、納入先企業で、天井化粧材にフォーミング成型加工 |
※ガルバリウム鋼板（溶融５５％アルミニウムー亜鉛合金めっき）をベースに、ポリエステル樹脂塗料を塗装した耐食性の高い鋼板です。
※本コンテンツは、三井不動産株式会社様および株式会社MIXI様のご承認の下に掲載させていただいております。
