溶接金網（ワイヤーメッシュ）について

溶接金網は、鉄線を直交して配列し、それらの交点を電気抵抗溶接して格子状にした金網で、ワイヤーメッシュとも呼ばれます。
織金網と比較して目崩れが無く、強度が高いことが特徴です。

コンクリートの補強材としてもおなじみですが、前述の特徴により幅広い分野・用途で使用されおり、特に近年では、フェンスや柵、壁面緑化のための外装材としてなど、建築分野での使用が拡大しております。

溶接金網の使用分野・用途

分野	土木、建築、店舗什器、その他
用途	コンクリートの補強材、フェンス・柵、棚、壁面緑化、害獣対策、その他

溶接金網のJIS規格

溶接金網に関するJIS規格は以下の通りです。溶接金網のJIS規格についての詳しい情報は以下のサイトよりご確認いただけます。 →日本産業標準調査会ウェブサイト（※ウィンドウに規格番号を入力して検索）

JISG3551

：

溶接金網及び鉄筋格子

溶接金網規格表

溶接金網は主に使われるステンレスと鉄の2種類の材質の規格表を掲載しております。ステンレス製の溶接金網は、線径が細く網目も細かいファインメッシュと、ワイヤーメッシュの2種類をご用意しております。溶接金網の規格品寸法通常は1000 mm×2000 ｍｍとなります。規格表に載っていない線径や網目のものが欲しい、または寸法が違うものをご希望などの場合はお気軽にご相談ください。以下の表の規格は常時在庫商品となり、在庫豊富にご用意しております。たくさん必要であったり、短納期でお困りの場合にも対応可能です。ショッピングサイト販売規格品に〇がついている商品につきましては、〇をクリックしたリンク先でご注文をいただくことが可能です。

SUS製溶接金網（ファインメッシュ）規格表

線径（mm）	網目（mm）	質量（kg/㎡）	ショッピングサイト販売規格品（mm）
線径（mm）	網目（mm）	質量（kg/㎡）	200×200	500×500	1000×1000
φ0.7	6.35×6.35	1	〇	〇	〇
φ0.8	6.35×6.35	1.3	〇	〇	〇
φ0.8	10×10	0.8	〇	〇	〇
φ1.0	6.35×6.35	2	〇	〇	〇
	8.46×8.46	1.5	〇	〇	〇
	10×10	1.3	〇	〇	〇
	15×15	0.9	〇	〇	〇
	20×20	0.65	〇	〇	〇
	25×25	0.5	〇	〇	〇
φ1.2	8.46×8.46	2.2	〇	〇	〇
	10×10	1.85	〇	〇	〇
	12.7×12.7	1.47	〇	〇	〇
	15×15	1.25	〇	〇	〇
	20×20	0.9	〇	〇	〇
	25×25	0.75	〇	〇	〇
	30×30	0.6	〇	〇	〇
	50×50	0.4	〇	〇	〇
1.4	12.7×12.7	1.95	〇	〇	〇
1.6	12.7×12.7	2.5	〇	〇	〇
	15×15	2.2	〇	〇	〇
	20×20	1.65	〇	〇	〇
	25×25	1.3	〇	〇	〇
	50×50	0.7	〇	〇	〇
2	20×20	2.6	〇	〇	〇
	25×25	2	〇	〇	〇
	30×30	1.85	〇	〇	〇
	40×40	1.3	〇	〇	〇
	50×50	1	〇	〇	〇

SUS製溶接金網（ワイヤーメッシュ）規格表

線径（mm）	網目（mm）	質量（kg/㎡）	ショッピングサイト販売規格品（mm）
線径（mm）	網目（mm）	質量（kg/㎡）	200×200	500×500	1000×2000
φ2.6	50×50	1.68	〇	〇	〇
φ3.2	30×30	4.19	〇	〇	〇
	50×50	2.55	〇	〇	〇
	75×75	1.75	〇	〇	〇
	100×100	1.27	〇	〇	〇
φ4.0	50×50	3.99	〇	〇	〇
	100×100	1.98	〇	〇	〇
	150×150	1.36	〇	〇	〇
φ5.0	50×50	6.23	〇	〇	〇
	100×100	3.11	〇	〇	〇
	150×150	2.14	〇	〇	〇
φ6.0	50×50	8.96	〇	〇	〇
	100×100	4.48	〇	〇	〇
	150×150	3.08	〇	〇	〇

鉄製溶接金網規格表

線径（mm）	網目（mm）	質量（kg/㎡）
φ2.6	50×50	1.67
φ3.2	30×30	4.13
	50×50	2.52
	75×75	1.7
	100×100	1.26
	150×150	0.87
φ4.0	50×50	3.96
φ4.0	100×100	1.98
φ5.0	50×50	6.16
	100×100	3.08
	150×150	2.12
φ5.5	100×100	3.74
φ5.5	150×150	2.56
φ6.0	50×50	8.88
	100×100	4.44
	150×150	3.05

溶接金網（ワイヤーメッシュ）の事例紹介

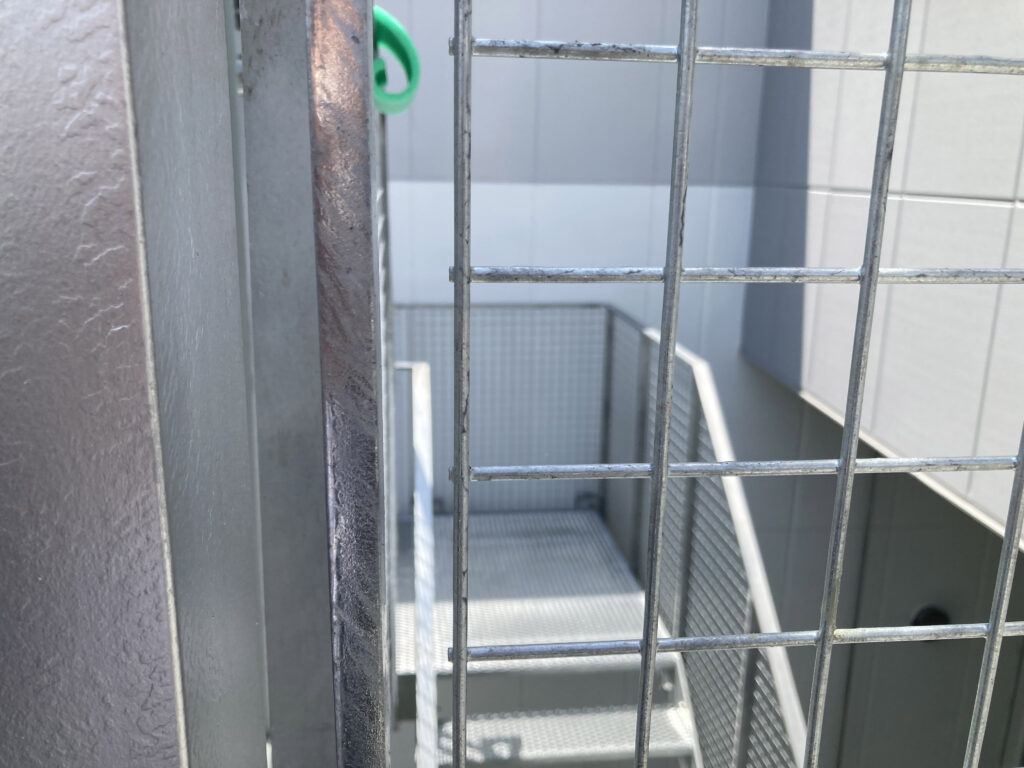

溶接金網（ワイヤーメッシュ）の階段手摺・フェンスの事例

群馬県前橋市のアートと生活空間が共生するコーポラティブクリエイションハウス、「まえばしガレリア」の階段手摺およびテラス手摺に弊社の溶接金網（ワイヤーメッシュ）をご採用いただきました。

その他の種類の金網ページ

溶接金網（ワイヤーメッシュ）について、
課題やご要望がございましたら、まずはお気軽にご相談ください。
