種類からえらぶ

自由なデザインのパンチングメタル

Free Art Perforation® (フリー・アート・パーフォレーション)

お客さまにデザインいただいた柄や模様、イラストから写真までを、世界にひとつだけのパンチングメタルとして製作する、弊社独自の商品になります。
大型のビル・建造物用のパネルから、内装や照明に使用されるA3前後の小さいサイズまで幅広く製造することが可能です。
屋外建築物の外装デザイン装飾部、エクステリア、手すりの目かくし板、インテリア、タペストリー、照明用蓋、パーテーション、内装用装飾など多くの用途でご使用いただいております。

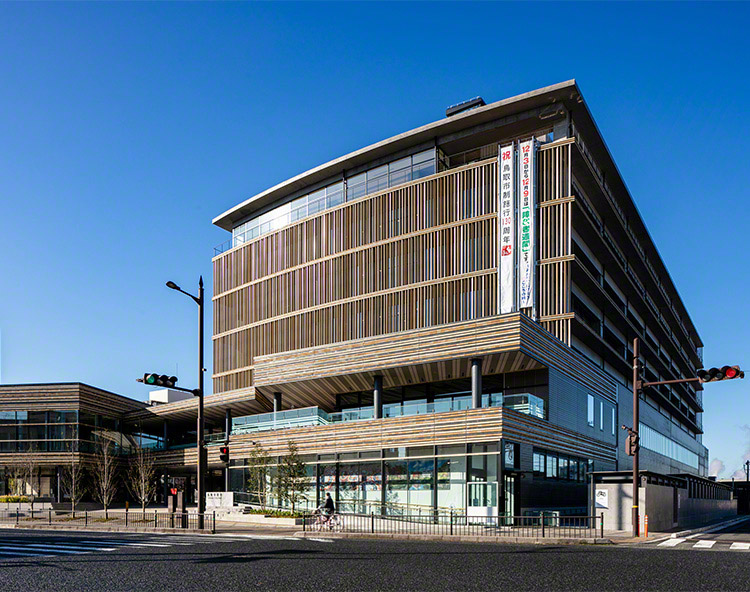

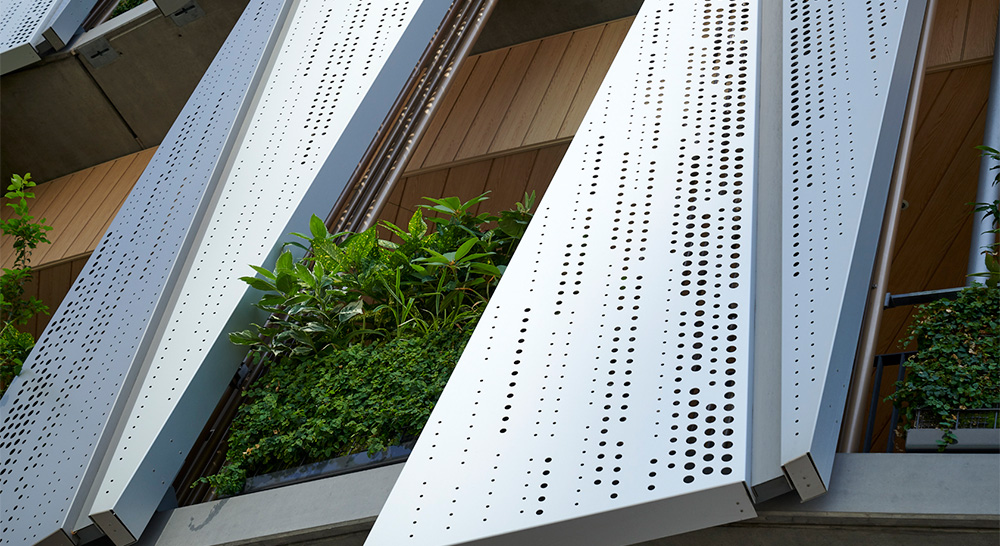

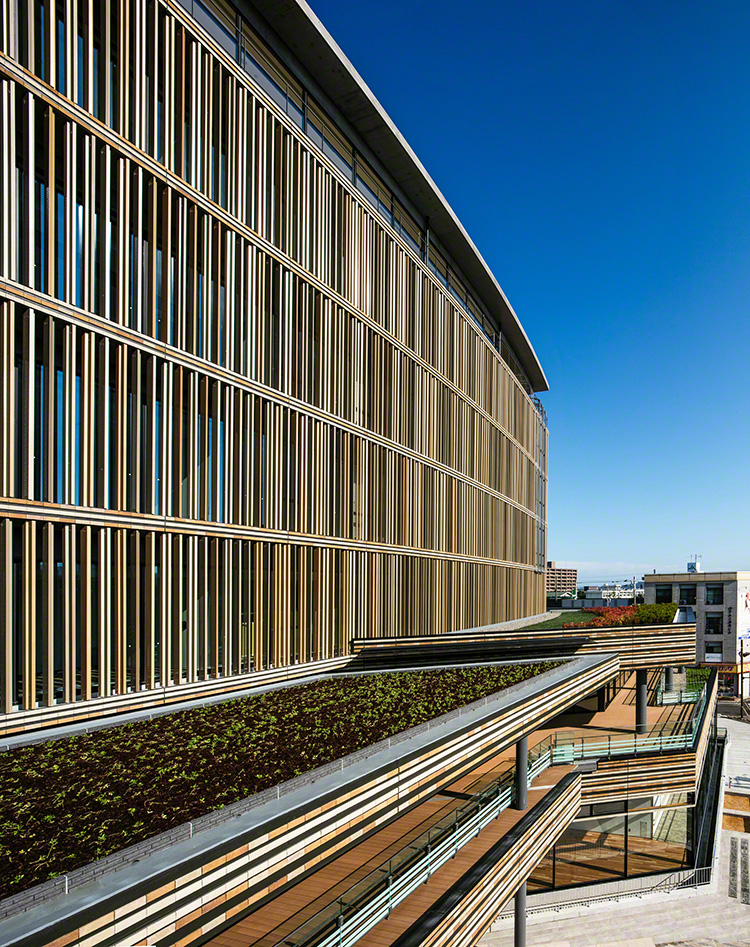

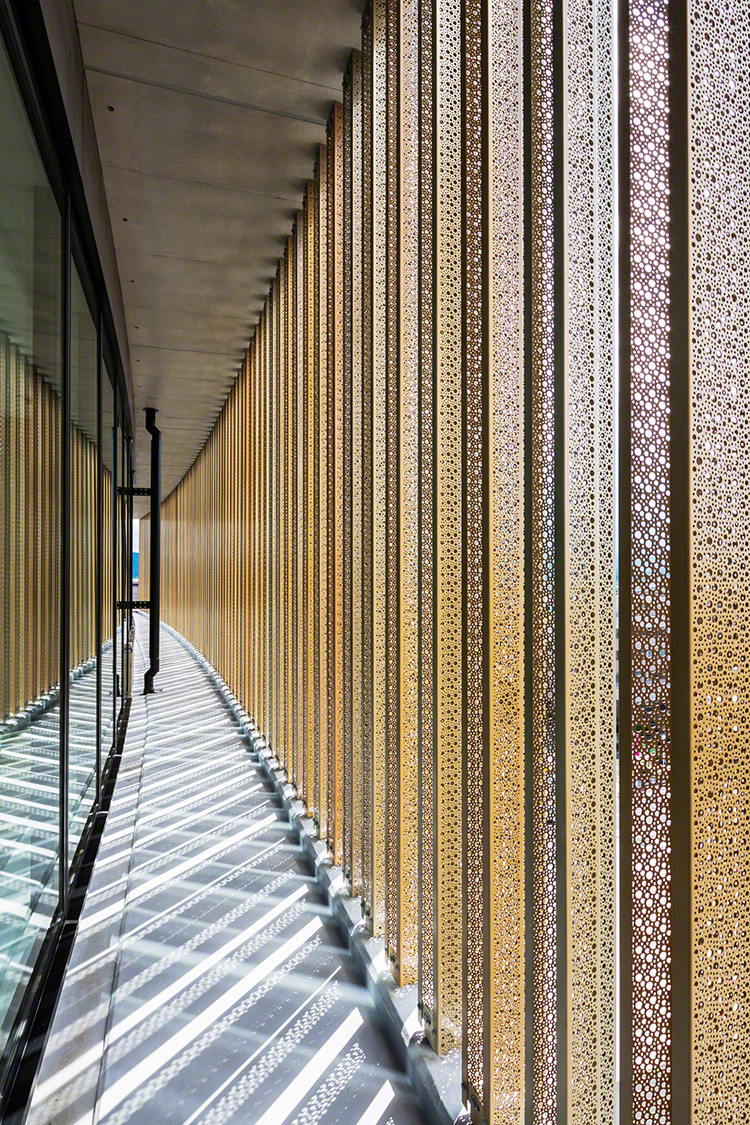

建物のファサードのルーバーや外装パネルなどの建材での使用

パンチングメタルの持つ特徴である金属の質感や採光性、通風性などを活かしながら、お客さまのご希望のデザインで建物に独自のイメージを表現することが可能です。
メートルサイズのパネルを多数組み合わせてひとつのデザインを表現することや、塗装やアルマイト、曲げ加工などの2次加工を加えて、より多様な意匠性を持たせることができます。

建物のファサードのルーバーや外装パネルへの使用の場合は、パネルのデザインをどの距離や角度で見るかにあわせて、孔の大きさやピッチを選定する必要があります。
弊社では、お客さまのデザインがより映えるように各種提案をさせていただいております。

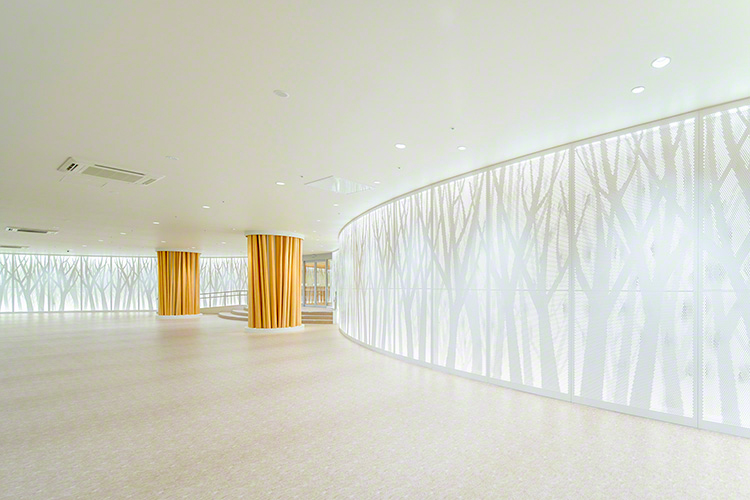

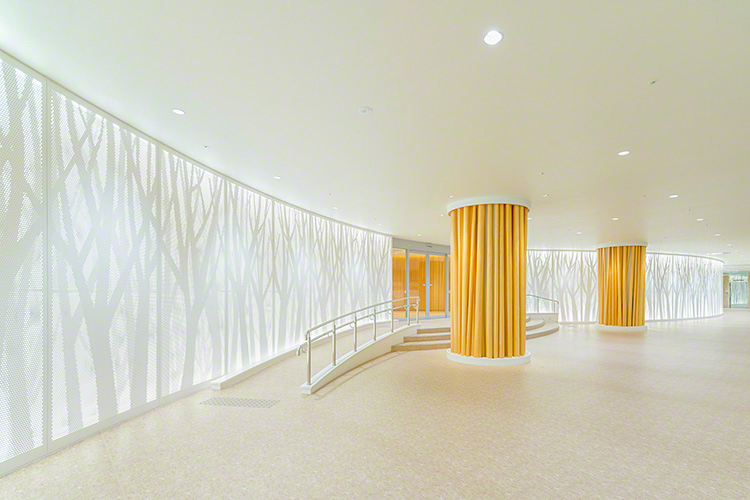

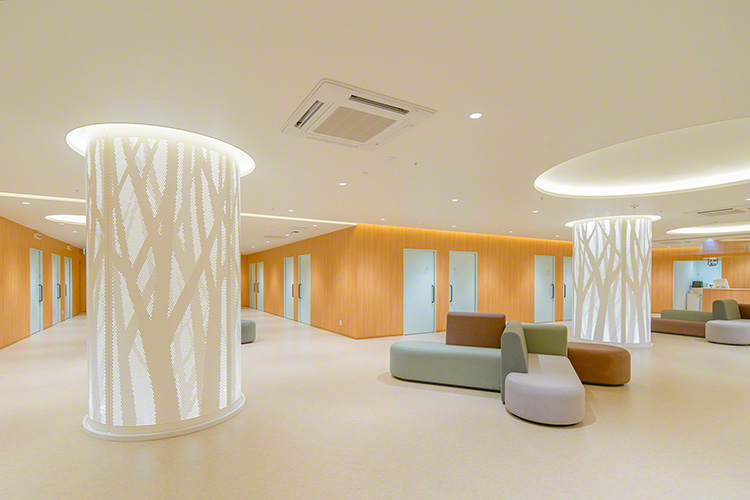

内装パネルや照明、柱などへの使用

フリー・アート・パーフォレーションの内装パネルの使用としては、お客さまのデザインを屋内に表現させることに加えて、照明や自然光と組み合わせることで、光を用いた空間演出を行うことができます。
また、以下の画像のように丸めたり、曲げたりすることで柱や照明の部材としてもご利用いただけます。

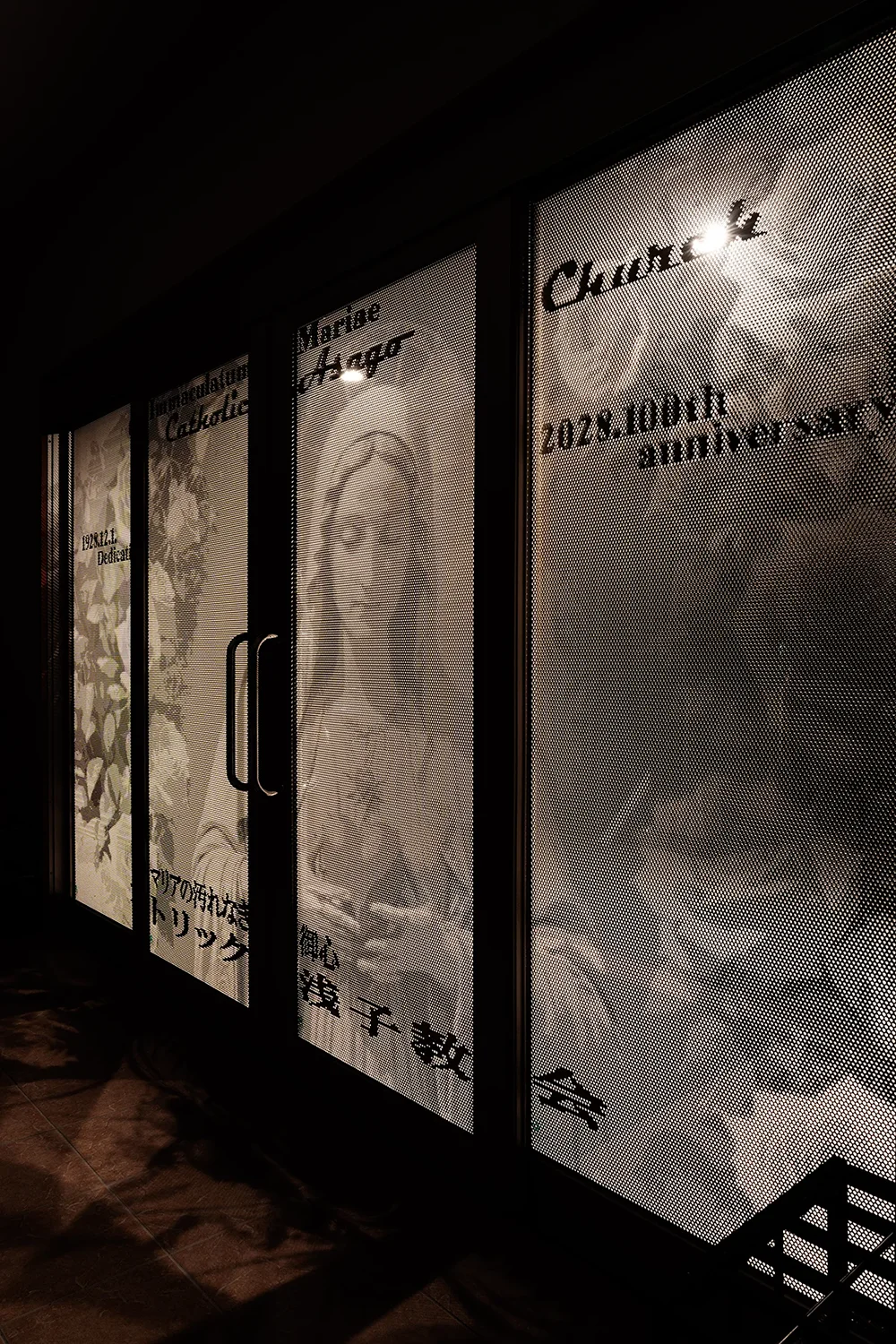

イラスト・写真をパンチングメタルで表現

お客さまのご希望のイラストや写真をフリー・アート・パーフォレーションで表現することができます。
会社や自治体のキャラクターをパンチングメタルで製造し、内装・外装パネルや看板、照明のカバーなどにご使用いただけます。
また、写真のような細かい陰影も、パンチングメタルの孔の大きさを組み合わせることで表現することが可能ですので、ご興味がございましたらお気軽にお問い合わせください。

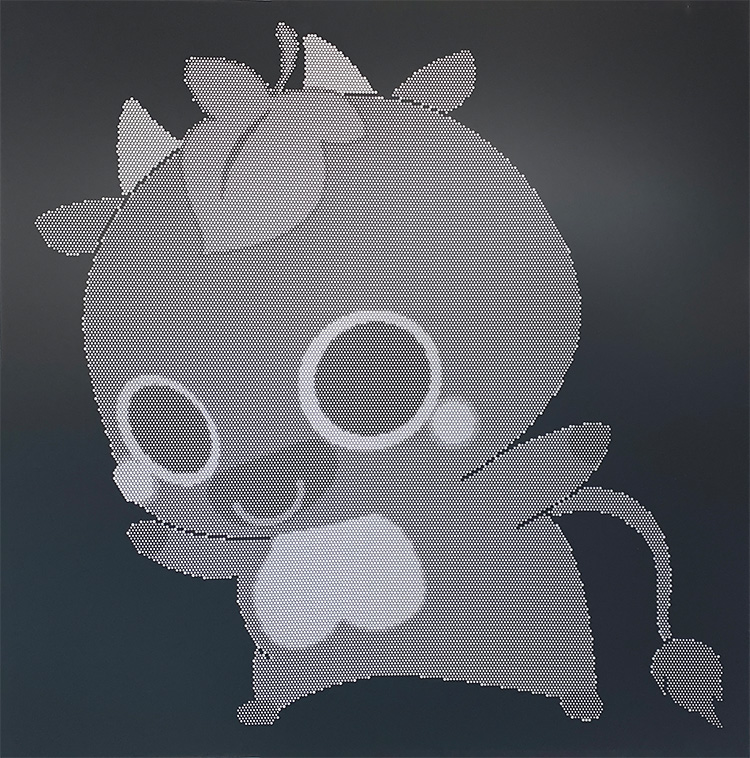

にーみん(岡山県新見市のマスコットキャラクター)

弊社岡山事業所の所在地である新見市のマスコットキャラクターの「にーみん」をパンチングメタルで表現したものです。
「にーみん」のかわいくてまるいフォルムや細かいディテールの部分まで忠実に再現しています。
■製品仕様
材質:アルミ(A1100-H14)
板厚:2.0 mm
塗装:チャコールグレー(日塗工番号HN-30)

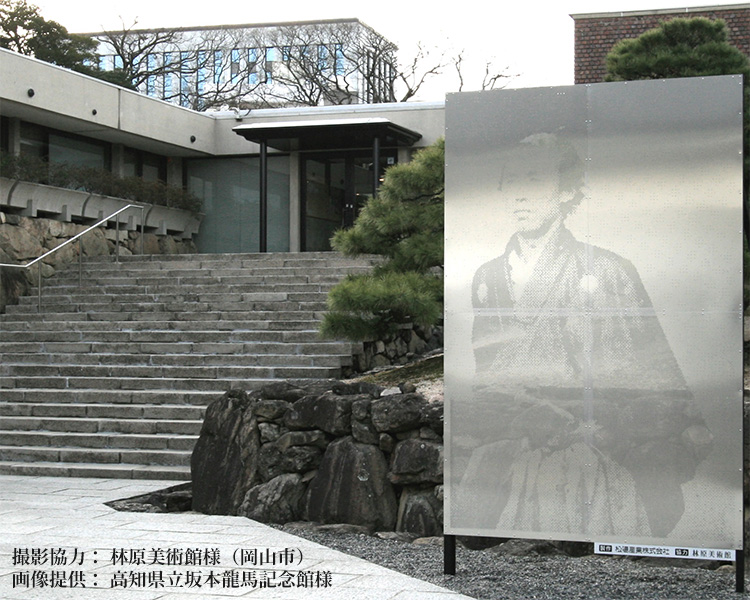

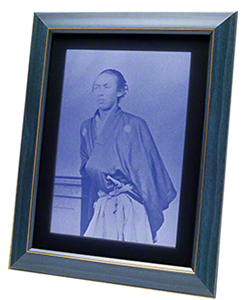

坂本龍馬肖像写真(立位)画像

2017年1月20日~3月12日(日)の期間、林原美術館で開催されていた「土佐から来たぜよ!坂本龍馬展」に、坂本龍馬肖像写真(立位)画像(利用許可:高知県立坂本龍馬記念館)をベースとしたパネルの展示協力させていただきました。
本パネルは、厚さ1 mmのアルミ板4枚で構成した高さ3,000 mm×横幅2,000 mmの大型サイズに、直径3 mmの丸孔96,080個を45°千鳥のパターンでピッチ5 mmの条件で配置して同画像を表現したものです。

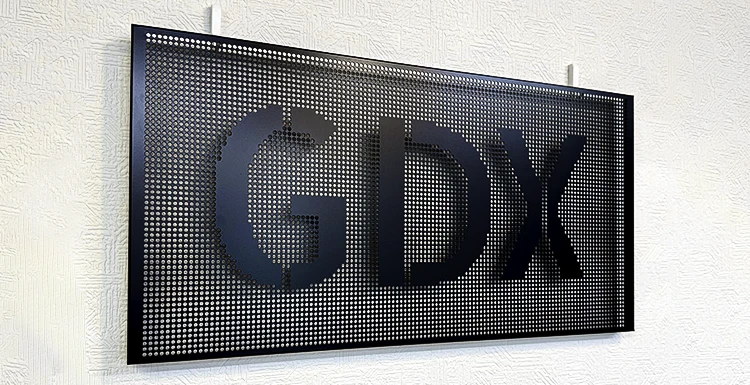

文字やロゴをパンチングメタルで表現

文字やロゴもフリー・アート・パーフォレーションで表現することができます。
店舗や会社の名称からロゴまでパンチングメタルの孔で表現いたします。
看板や表札、また、背面から光を当てることにより文字やロゴをより際立たせる照明としてなど、さまざまな用途でご活用いただけます。

マイクロカット・フォイル(Micro-cut Foil)とフリー・アート・パーフォレーションのコラボレーション

フリー・アート・パーフォレーション技術は孔の有無、孔径の大小と配置で画像を表現するものです。
これに、独自の微細孔加工技術で実現可能となったマイクロカット・フォイル(Micro-cut Foil)を組み合わせることで、より繊細な画像表現を実現することができます。

オペラハウス

オーストラリアのシドニーにあるオペラハウスの写真を、フリー・アート・パーフォレーションと弊社独自の微細孔加工技術であるマイクロカット・フォイル(Micro-cut-Foil)の直径100 μm(0.1 mm)~200 μm の11 種類の孔径の、約137 万2 千個の丸孔により細部まで精密に表現しました。

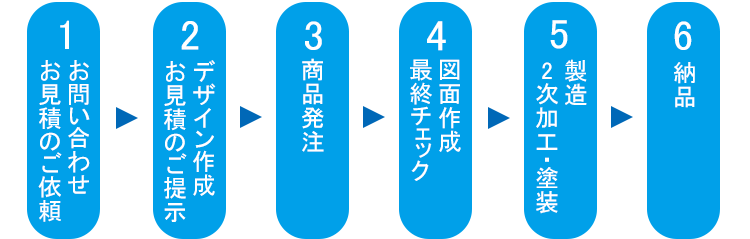

フリー・アート・パーフォレーションのお問い合わせから納品までの流れ

以下のお問合せから納品までの流れを、桜のパンチングメタルを例にとってご紹介いたします。

自由なデザインのパンチングメタルのお問い合わせから納品までの流れ

1.  お問い合わせ・お見積のご依頼

柄やイラスト、写真などをご用意のうえ、以下の項目にご希望の仕様を記入してお問い合わせください。
仕様:材質(鉄またはアルミ)、板厚、寸法、枚数、塗装の有無、設置場所・用途

※デザイン・図面が決まっている場合は、以下の形式でファイルの添付が可能です。
対応可能なファイル形式: jpg、png、gif、ai、psd、 dxf、dwg

※デザインが決まっていない場合は、以下のサイトからお客さまのイメージに合ったイラスト・写真をお選びください。
Adobe Stock(ストックフォトサービス)

桜のパンチングメタル(原画)

2. デザイン作成・お見積のご提示

お客さまのデザインを”孔”で描画したものとし、その際にお見積金額も提示させていただきます。
デザインをどのように孔に反映するかまだ決定されていない場合は以下の3パターンからご指定ください。
※基本的なお見積金額の設定は孔の数をメインに算出いたしますので、孔の数によってお見積金額は変動いたします。

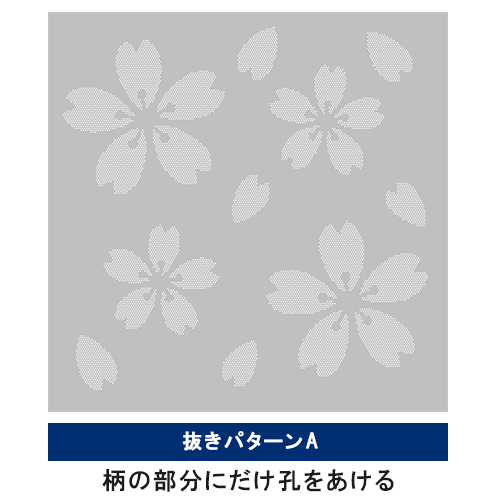

自由なデザインのパンチングメタル(抜きパターンA)

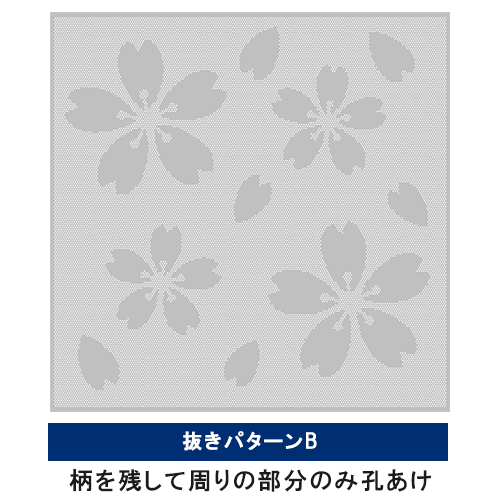

自由なデザインのパンチングメタル(抜きパターンB)

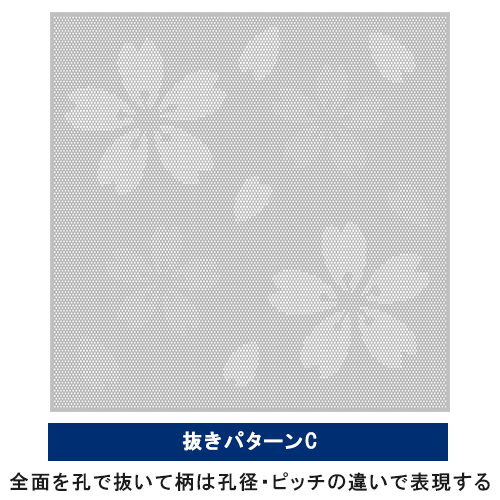

自由なデザインのパンチングメタル(抜きパターンC)

所要期間(目安): 孔での描画およびお見積のご提示に約1週間
※ デザインが決まっていない場合、所要期間は増えます

3. 商品発注

お見積金額をご承認をいただけましたら、商品発注となります。
弊社とのお取引がない場合でも、弊社ショッピングサイトより発注が可能で す。
※ クレジットカードや後払い、掛け払い(請求書払い)にも対応しております。

4. 図面作成・最終チェック

3.で発注いただいたデザインの商品を図面におこします。
作成した図面をPDFにしたものをメールでお届けしますので、デザインやサイズ、形状、板厚など間違いがないかの最終チェックをお願いい たします。
※ 最終チェックをいただいた後の変更はできませんのでご注意ください。

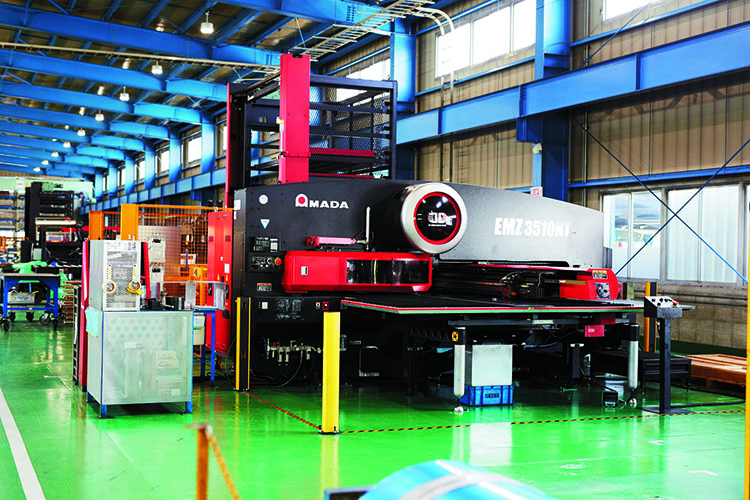

5.  製造・2次加工・塗装

最終チェックをいただいた図面をもとに、2次加工や塗装も含めて商品の製造を行います。
詳細な納期もここでご案内いたします。

所要期間(目安): 製造完了までに5営業日
※ 製造枚数が多い場合や、2次加工、塗装などを行う際は別途日数が加算されます

自由なデザインのパンチングメタルの製造・2次加工・塗装

6.  納品

完成した商品を、ご指定いただいたお届け先に納品いたします。
※以下は実際の製品画像です。

所要期間(目安): お届け先の都道府県により異なります

弊社ショッピングサイトで販売中のレギュラーデザイン商品

弊社ショッピングサイトでは、すぐにご購入いただけるレギュラーデザインとして、さまざまな風景にマッチするデザインの「ベーシックシリーズ」と、幼稚園や保育園、子供向け施設用として最適なかわいいデザインの「イラストシリーズ」の2ラインをご用意しております。
※ 商品画像をクリックすると、弊社ショッピングサイトの商品ページに移動します。

ベーシックシリーズ

抜きパターンについて、Aは柄のみをパンチング、Bは背景のみパンチング、Cは全面パンチングのうえ、孔の大小で同じイラストを表現しております。

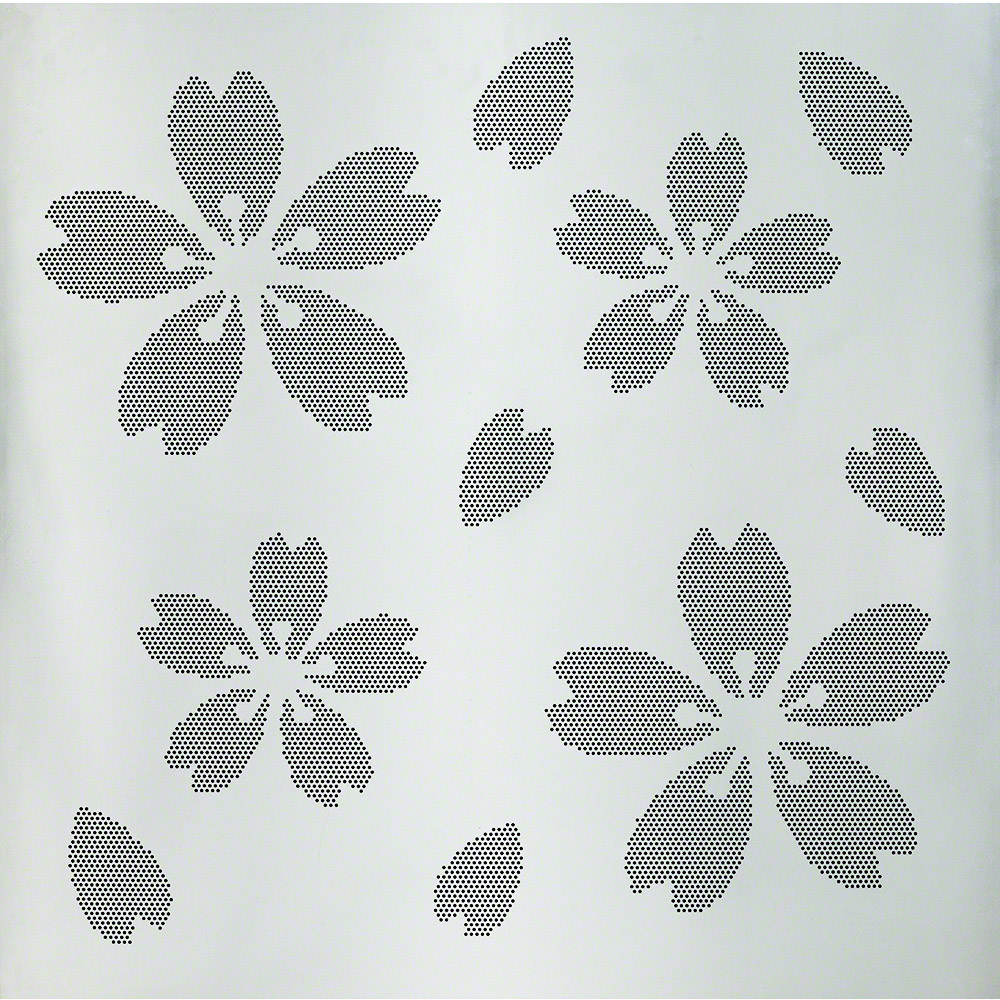

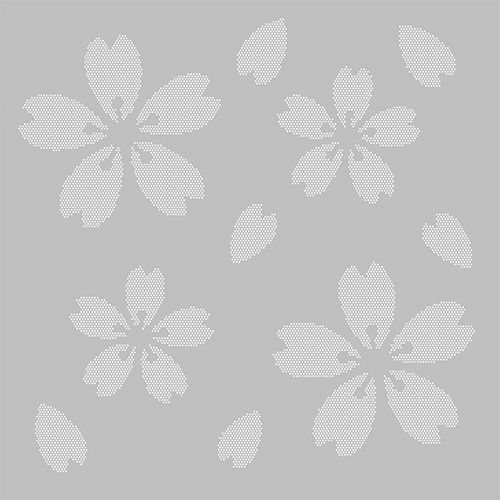

桜のパンチングメタル
抜きパターンA
(柄のみ)

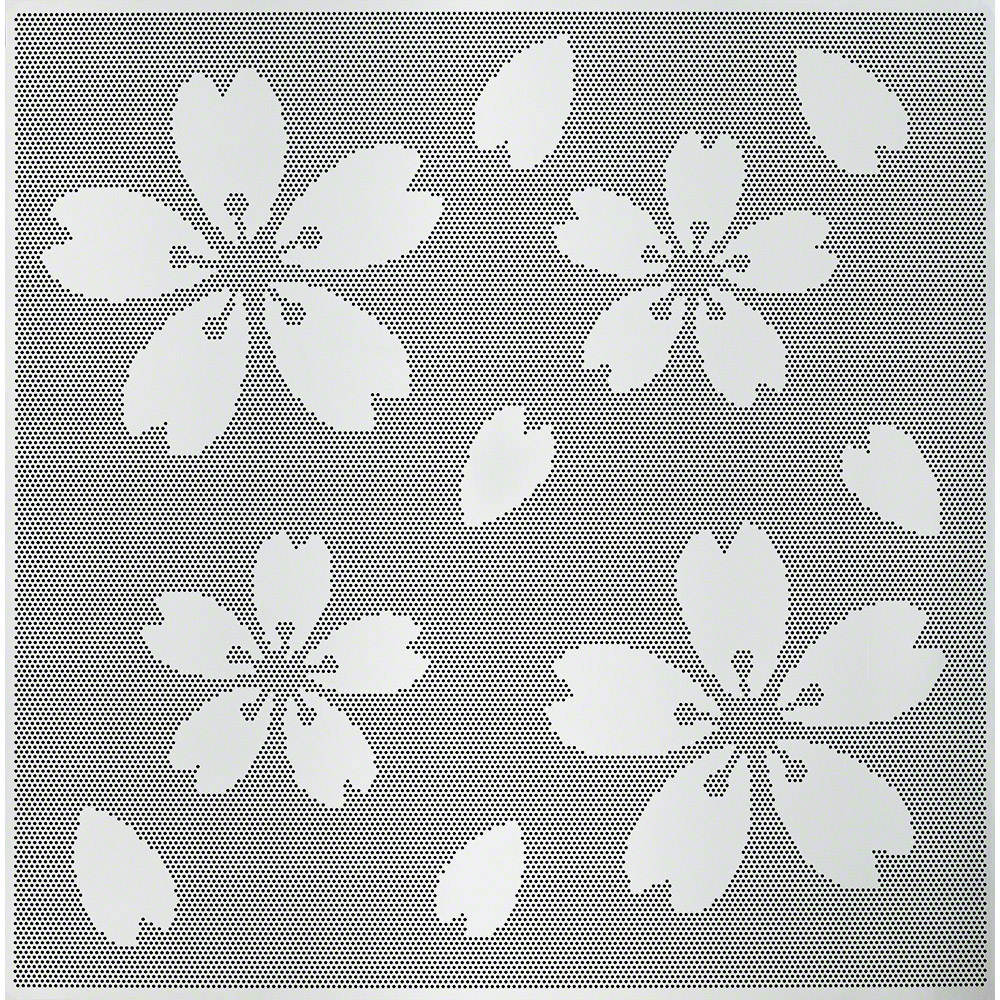

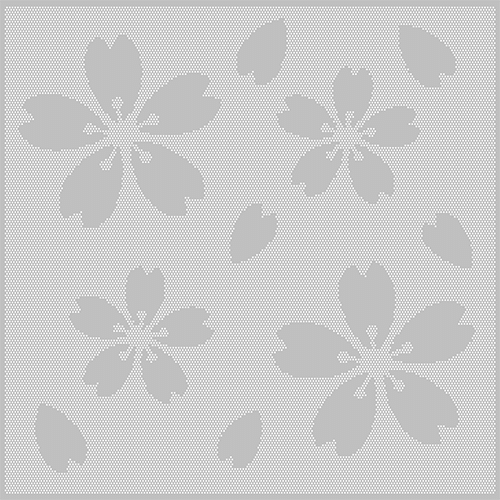

桜のパンチングメタル
抜きパターンB
(背景のみ)

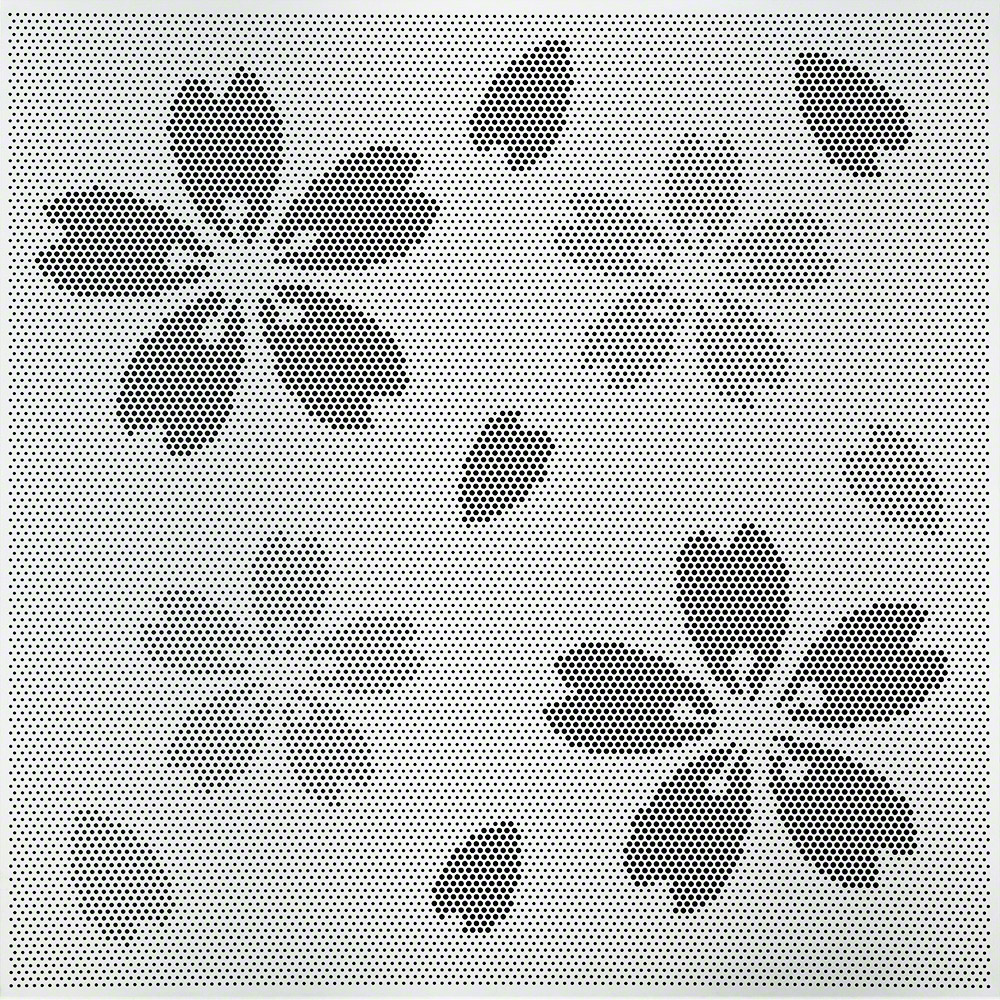

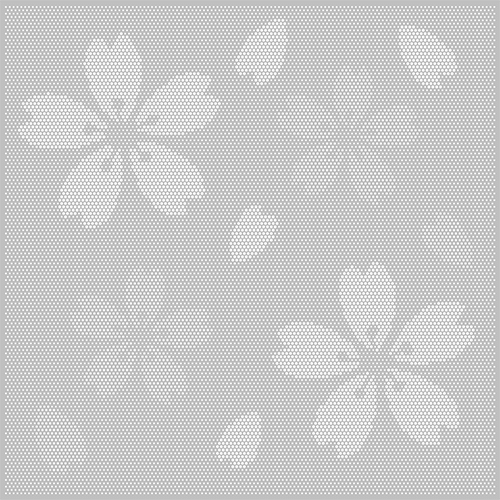

桜のパンチングメタル
抜きパターンC
(全面抜き)

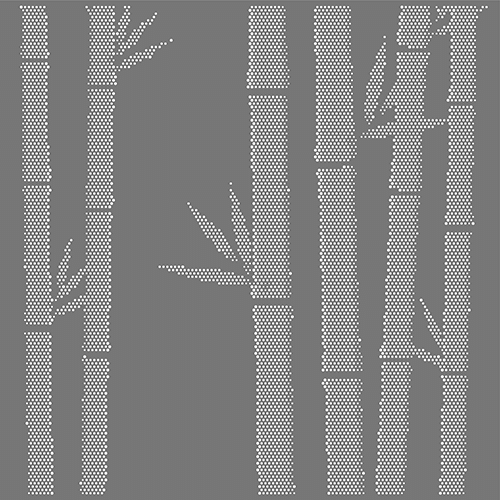

竹のパンチングメタル
抜きパターンA
(柄のみ)

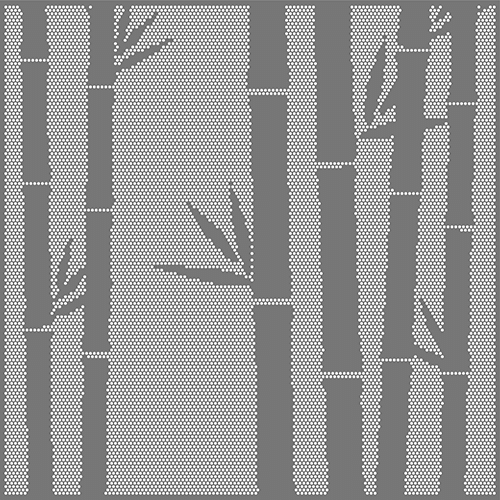

竹のパンチングメタル
抜きパターンB
(背景のみ)

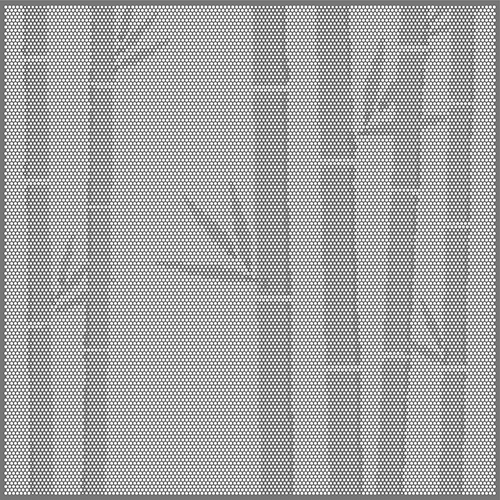

竹のパンチングメタル
抜きパターンC
(全面抜き)

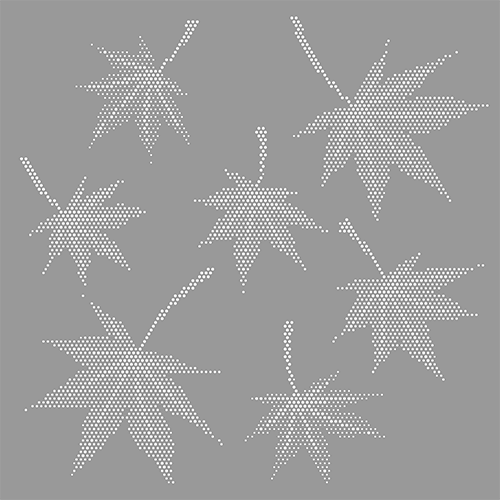

紅葉のパンチングメタル
抜きパターンA
(柄のみ)

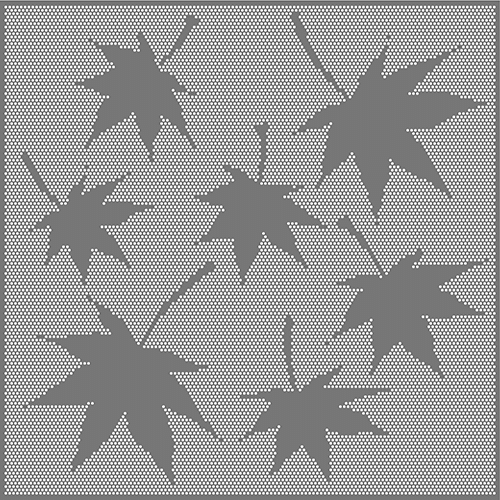

紅葉のパンチングメタル
抜きパターンB
(背景のみ)

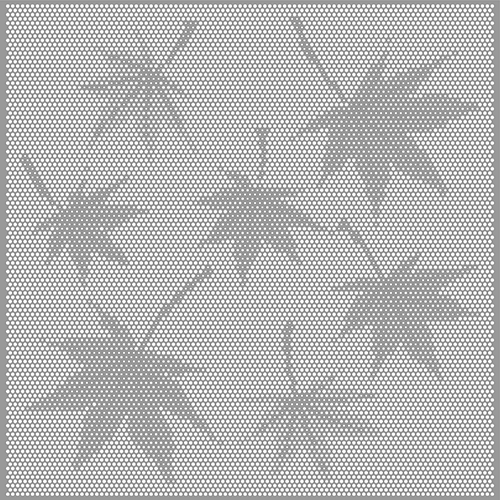

紅葉のパンチングメタル
抜きパターンC
(全面抜き)

イラストシリーズ

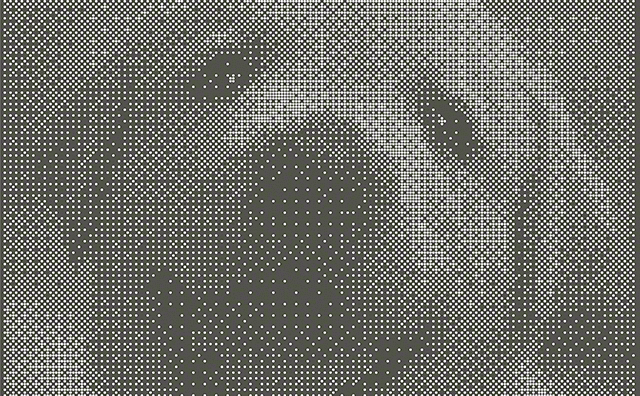

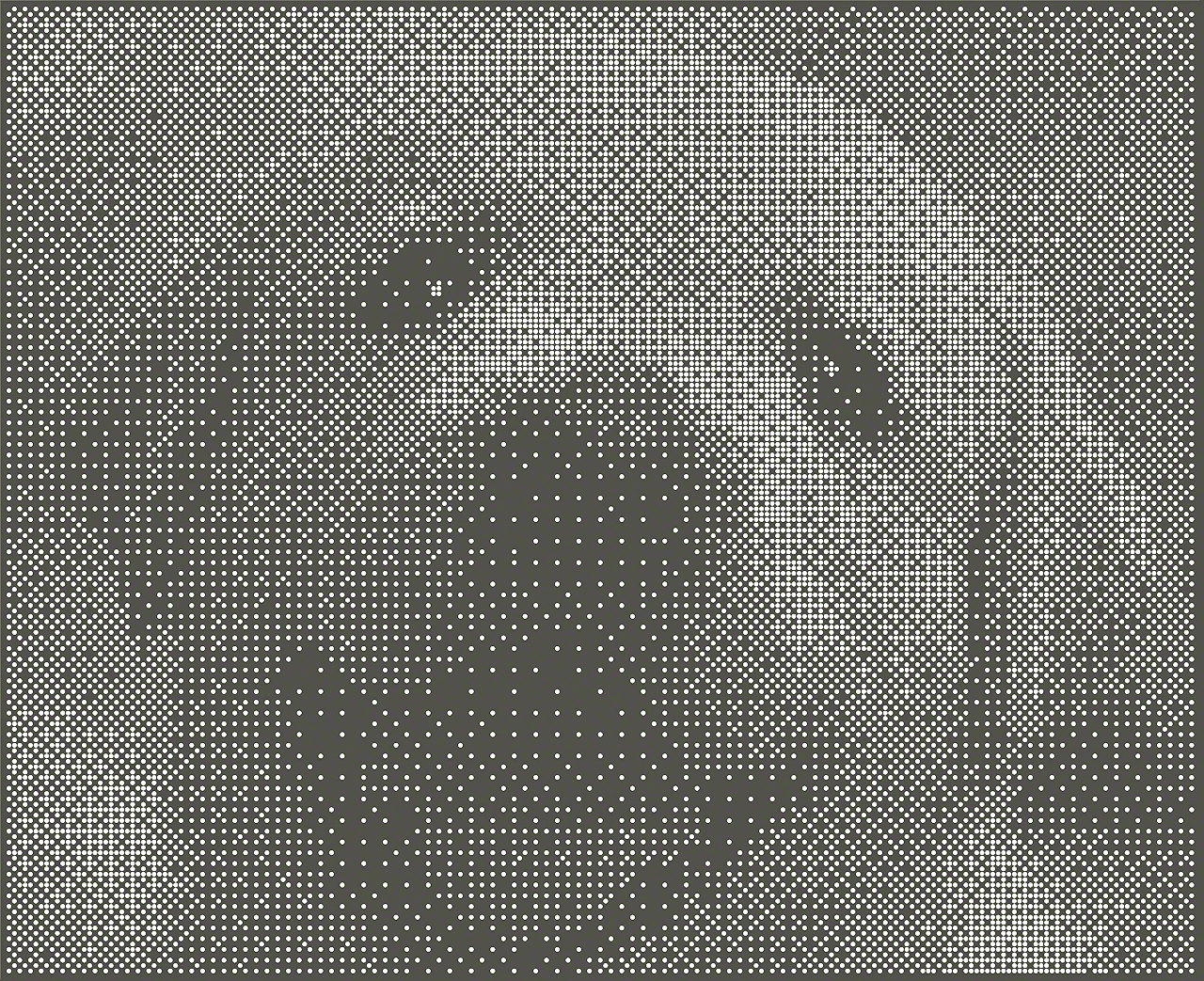

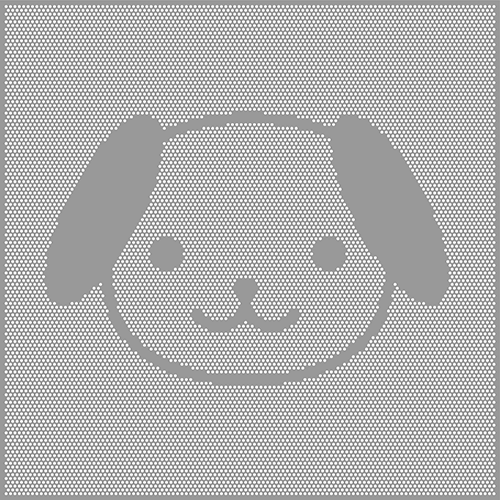

いぬの
パンチングメタル

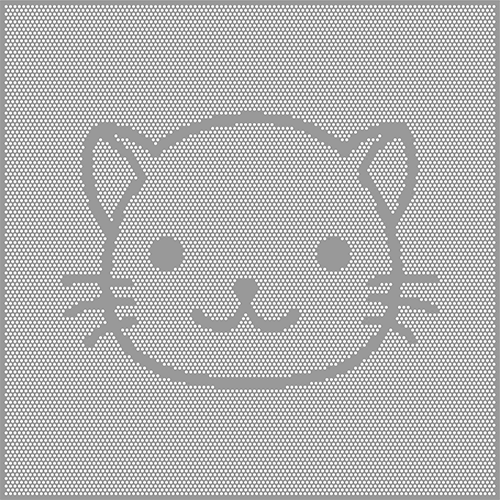

ねこの
パンチングメタル

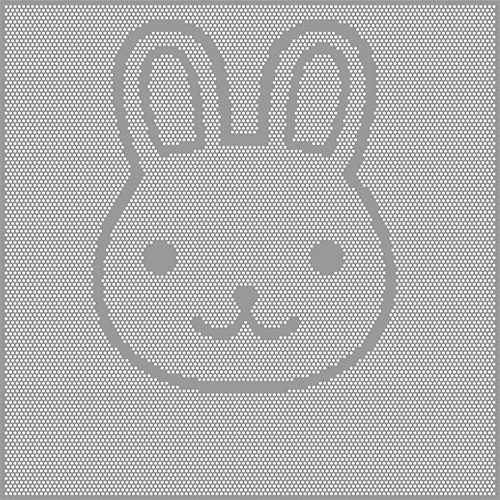

うさぎの
パンチングメタル

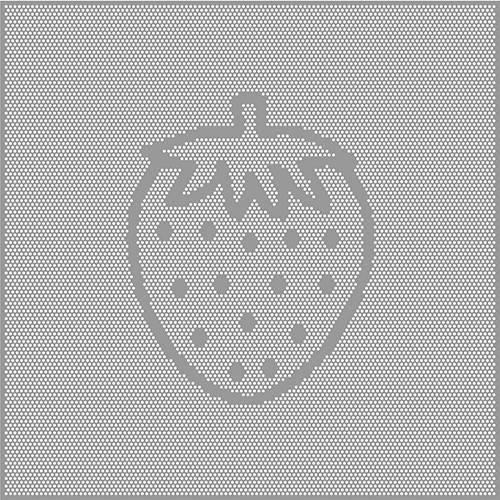

いちごの
パンチングメタル

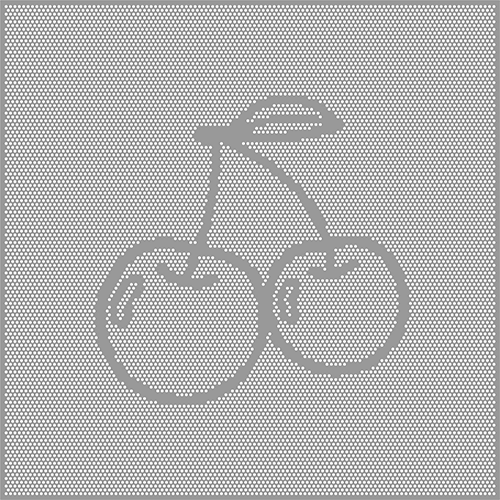

さくらんぼの
パンチングメタル

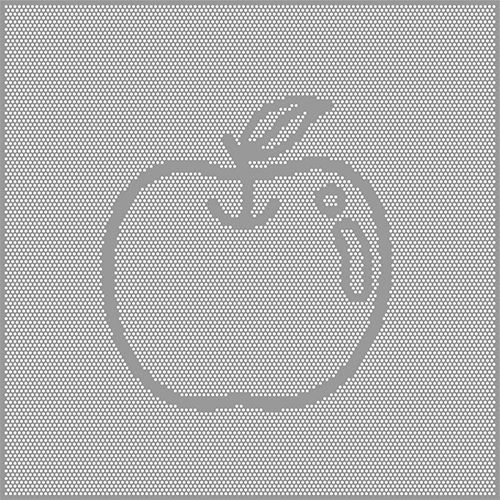

りんごの
パンチングメタル

フリー・アート・パーフォレーションにご興味がございましたら、
まずはお気軽にお問い合わせください
