樹脂パンチング・樹脂への孔（穴）あけ加工
樹脂パンチングについて

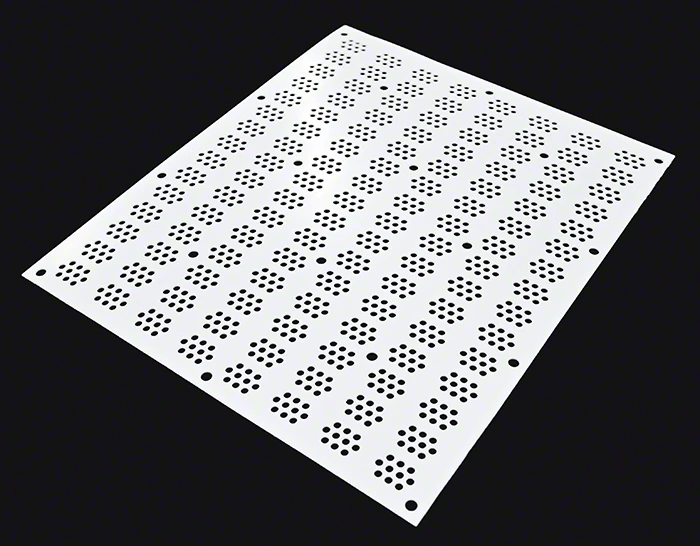

PTFEへのパンチング加工
樹脂パンチングは軽量で耐食性が高く、絶縁性や耐薬品性にも優れていることから、金属が使用できない箇所や軽量化が求められる場合などで幅広く使用されています。
弊社では、お客さまの樹脂パンチングおよび樹脂材料への孔（穴）あけ加工の課題に対して、製品仕様や最適な加工方法のご提案、試作品の製作から量産まで、お客さまの課題解決に尽力いたします。
樹脂パンチングについて、以下のような課題がございましたら、弊社がお役に立てるかもしれません。
・コストを抑えたい
・加工内容が難しくて加工先が見つからない
その他樹脂パンチング課題をお持ちなら、まずはお気軽にご相談ください。
樹脂パンチングにおける松陽産業の強み
弊社はパンチングメタルのリーディングカンパニーとして、打ち抜き加工で培った技術を活かした樹脂へのパンチングおよび孔あけ加工を行っております。
製品の仕様によって打ち抜き加工が難しい場合でも、お客さまのコストメリットを考慮した最適な加工方法をご提案させていただきます。

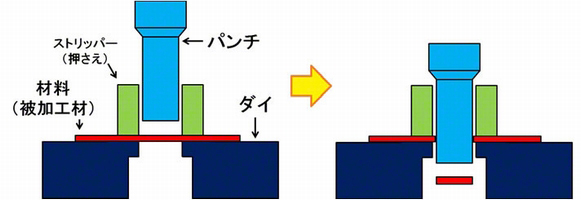

打ち抜き加工による樹脂への孔あけ加工について
メリットとして、パンチングの金型を使用して一度にたくさんの孔をあけるため、樹脂射出成型や切削などの加工方法と比較して加工時間が短く、比較的安価に孔あけ加工を行うことが可能です。
デメリットとして、打抜いて加工を行うため、材料や仕様によってバリやヒゲなどが生じる場合がございます。
弊社では、製品の仕上がりの確認のための試作も承っております。
仕上がりに不安があるという場合はまずは試作からでもお気軽にご相談ください。
樹脂材料の種類と樹脂パンチングの主な用途
樹脂材料は種類によってさまざまな特性があり、用途によって使い分けられており、近年では、金属の特性であった耐熱性や耐久性にも優れた高性能樹脂材（スーパーエンプラ）を金属の代替えとして使用されるというケースも増えてきております。
ここでは代表的な樹脂の種類と樹脂パンチングの主な用途をご紹介いたします。
ご紹介した樹脂以外も対応可能な材料はございますので、ご希望の場合はお気軽にお問い合わせください。
| 樹脂材料の種類 | ポリ塩化ビニル・塩ビ（PVC） ポリエチレン（PE） ポリスチレン（PS） ポリプロピレン（PP） ABS樹脂（ABS） アクリル樹脂（PMMA） ポリカーボネート（PC） ポリテトラフルオロエチレン（PTFE） パーフルオロアルコキシアルカン（PFA） エチレンテトラフルオロエチレン（ETFE） ポリエーテルエーテルケトン （PEEK） ポリイミド（PI）など |
| 樹脂パンチングの主な用途 | 濾過・フィルター スピーカーカバー シートパッキン ガスケット 電気絶縁材料 半導体製造装置 航空宇宙関連装置 医療機器部品 内外装建材 軽量化が必要な部分 その他金属が使用できない箇所 |
樹脂材料の詳しい説明については以下のページをご確認ください。
樹脂材料について（その他の材料例ページ）
樹脂材へのパンチング・孔あけの加工範囲目安
樹脂シートやフィルムのような板厚の薄い材料からブロックのような厚い材料まで、さまざまな樹脂材料にパンチングおよび孔あけ加工が可能です。
また孔の大きさにつきましても、小径孔から大きな孔まで幅広く対応いたします。
以下の加工範囲は目安となり、材料や加工内容によっては難しい場合がございますので、あらかじめご了承ください。
| 孔径（φ） | 0.1～6.2 mm |
| 板厚（ｔ） | 0.2～8.0 mm |
| サイズ（最大） | 枚葉：1000×2000 mm |
樹脂パンチングの加工事例
樹脂パンチングおよび樹脂材料への孔あけ加工の事例をご紹介いたします。
弊社では塩ビ（PVC）やPP、PEなどの一般的な樹脂材料以外にもPEEKやポリイミド、PTFEやPFAなどのフッ素樹脂等にも加工実績がございます。

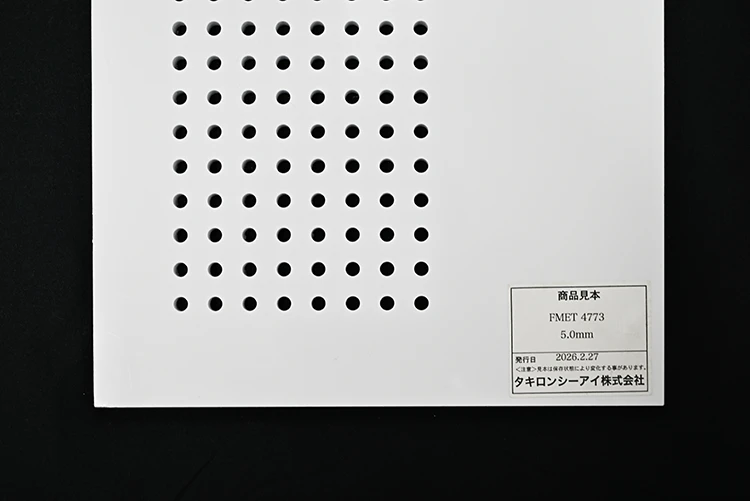

FMプレート
FM4910規格適合塩化ビニル樹脂材

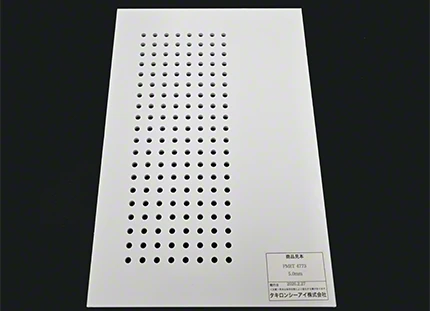

FM材へのパンチング加工の事例
用途：半導体装置部品の試作
| 材料 | ： | FMプレート |
|---|---|---|
| 板厚（ｔ） | ： | 5 mm |
| 孔径（φ） | ： | 5 mm |
| ピッチ（P） | ： | 12 mm |
PTFE

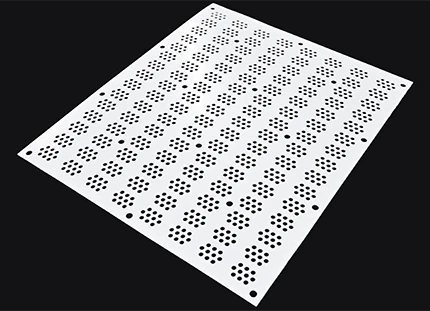

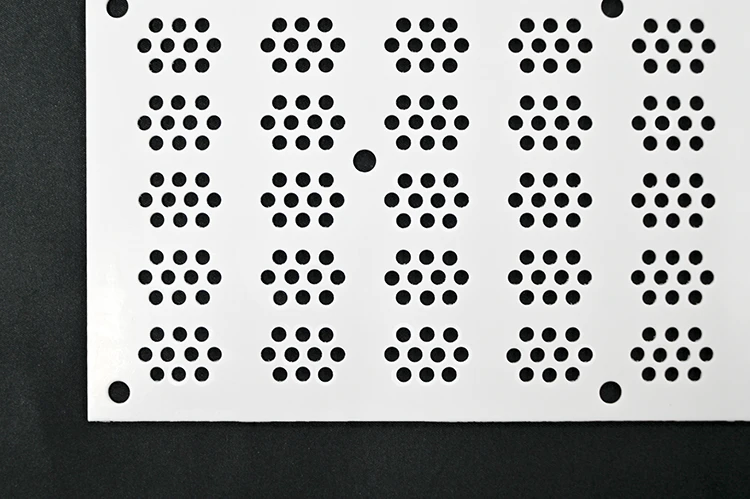

PTFEへのパンチング加工の事例
用途：産業機械内部部品
| 材料 | ： | PTFE |
|---|---|---|
| 板厚（ｔ） | ： | 1.5 mm |
| 孔径（φ） | ： | 4 mm |
| ピッチ（P） | ： | 6 mm |

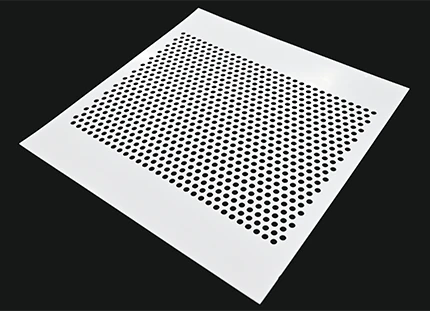

PTFE

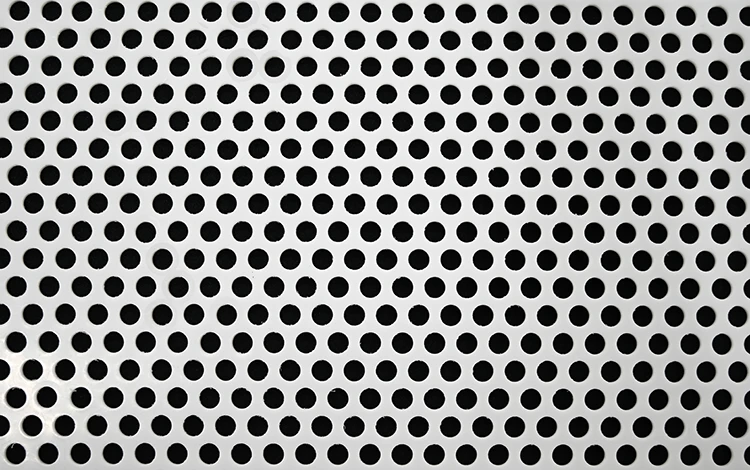

PTFEへのパンチング加工の事例
用途：試作品
| 材料 | ： | PTFE |
|---|---|---|
| 板厚（ｔ） | ： | 1.5 mm |
| 孔径（φ） | ： | 6 mm |
| ピッチ（P） | ： | 9 mm |

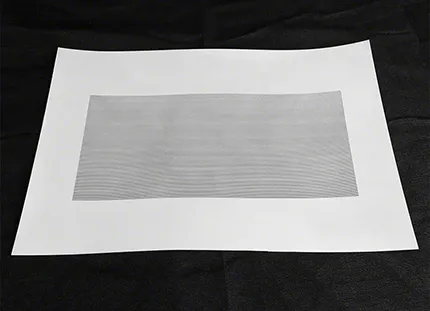

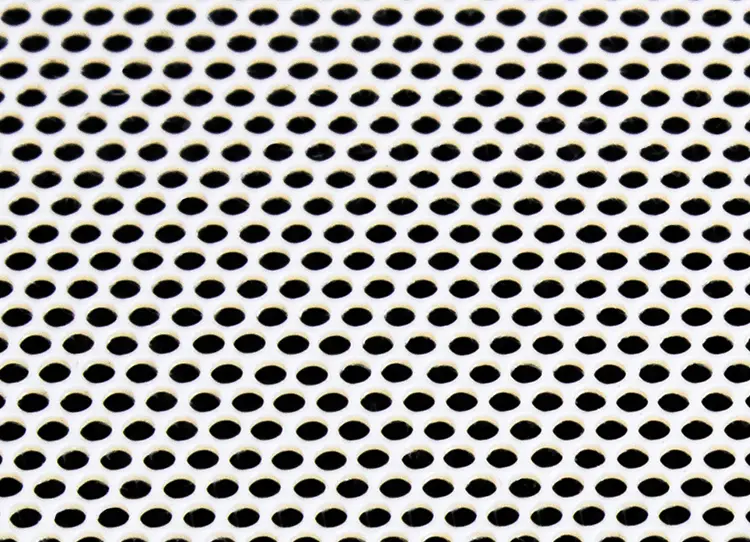

PEEK
PEEKへのパンチング加工の事例
用途：産業機械内部部品
| 材料 | ： | PEEK |
|---|---|---|
| 板厚（ｔ） | ： | 0.25 mm |
| 孔径（φ） | ： | 0.6 mm |
| ピッチ（P） | ： | 0.8 mm |

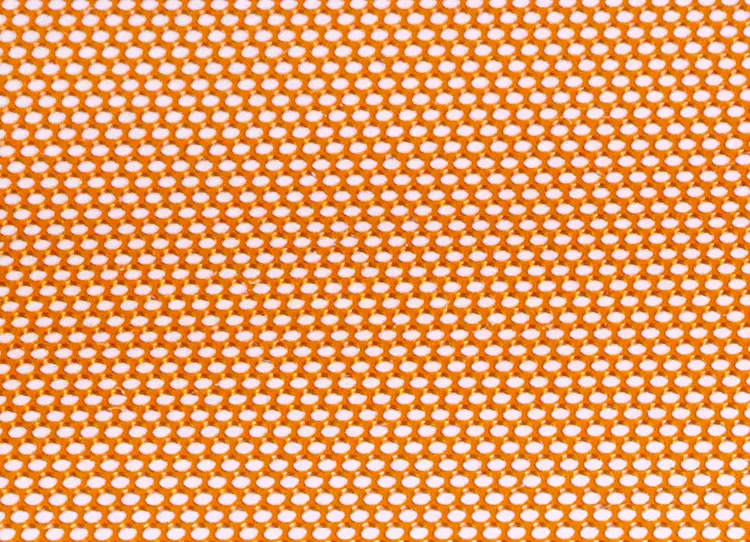

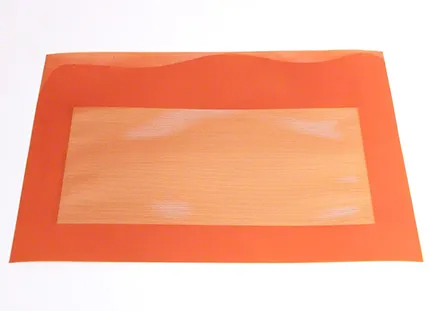

ポリイミド
PIへのパンチング加工の事例
用途：産業機械内部部品
| 材料 | ： | PI |
|---|---|---|
| 板厚（ｔ） | ： | 0.25 mm |
| 孔径（φ） | ： | 0.6 mm |
| ピッチ（P） | ： | 0.8 mm |

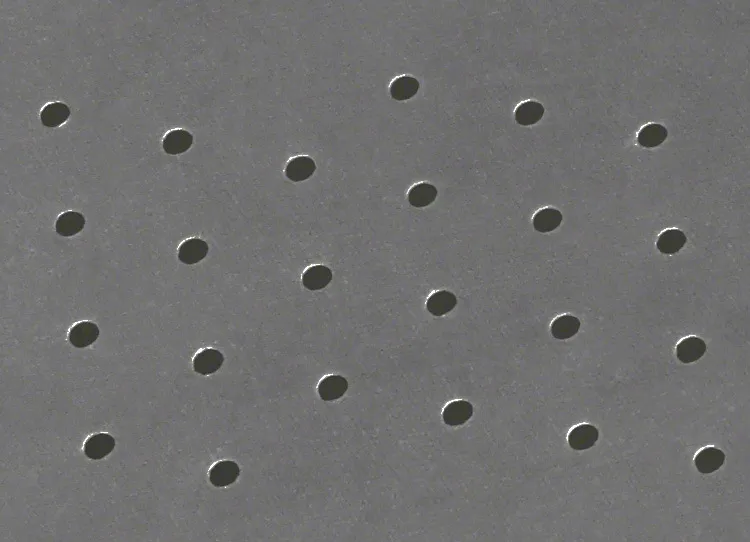

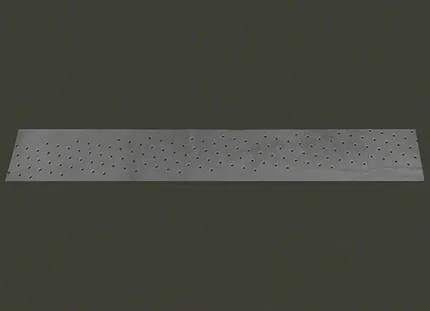

PFA
PFAへのパンチング加工の事例
用途：産業機械内部部品
| 材料 | ： | PFA |
|---|---|---|
| 板厚（ｔ） | ： | 0.25 mm |
| 孔径（φ） | ： | 2.5 mm |
| ピッチ（P） | ： | 10.8 mm |

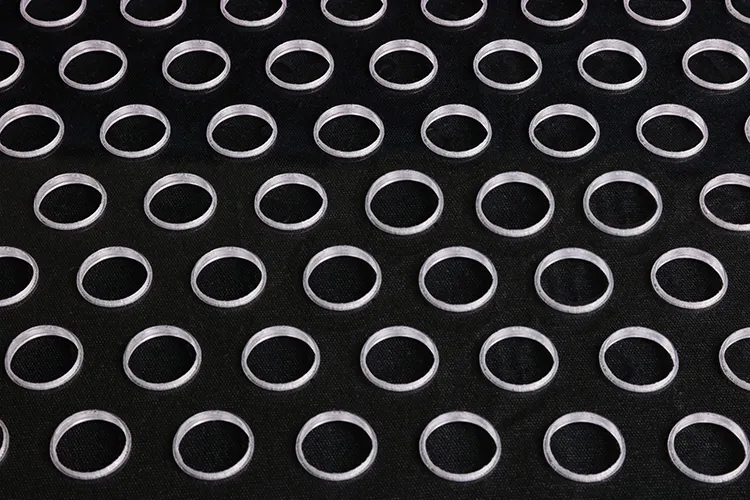

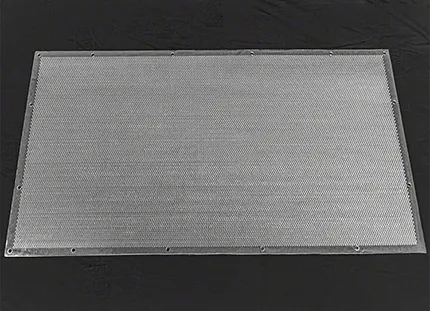

ポリカーボネート
ポリカーボネートへの
パンチング加工の事例
用途：空調吹出口カバー
| 材料 | ： | PC |
|---|---|---|
| 板厚（ｔ） | ： | 5 mm |
| 孔径（φ） | ： | 12 mm |
| ピッチ（P） | ： | 20 mm |

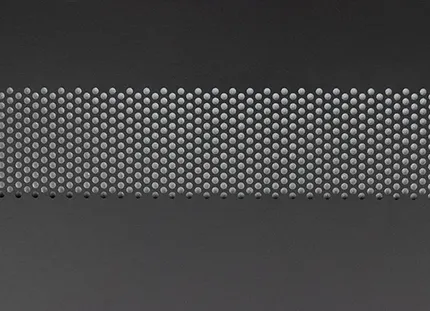

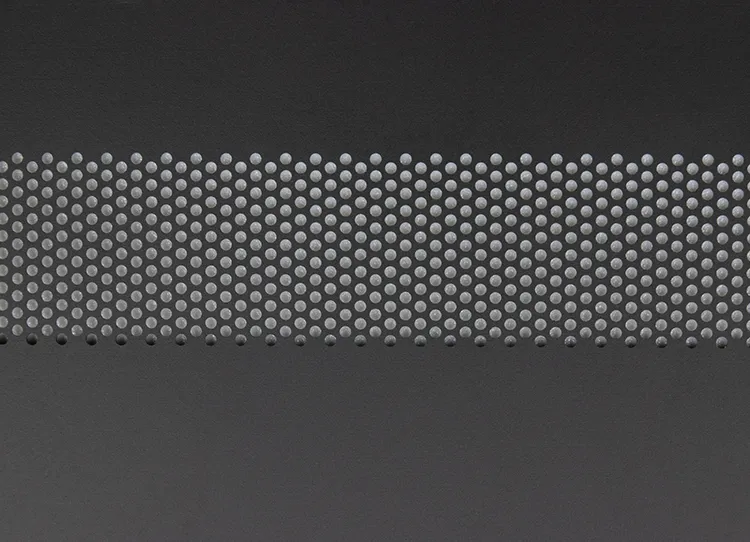

ポリカーボネート

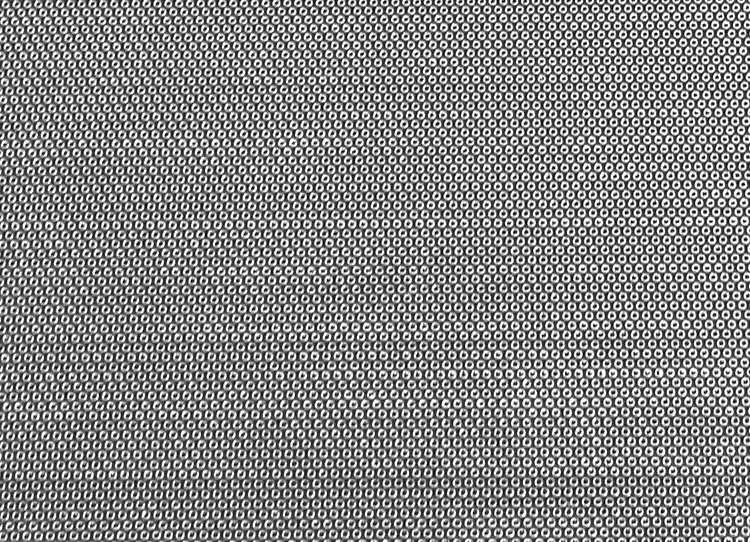

ポリカーボネートへの
パンチング加工の事例
用途：試作品
| 材料 | ： | PC |
|---|---|---|
| 板厚（ｔ） | ： | 1 mm |
| 孔径（φ） | ： | 2 mm |
| ピッチ（P） | ： | 3.5 mm |

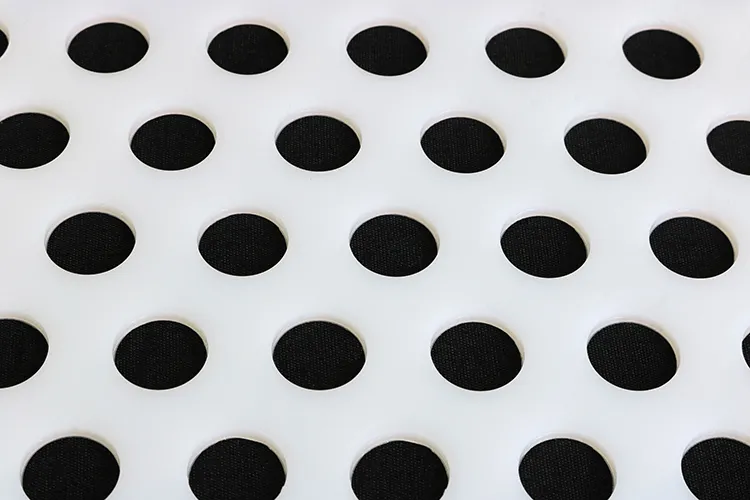

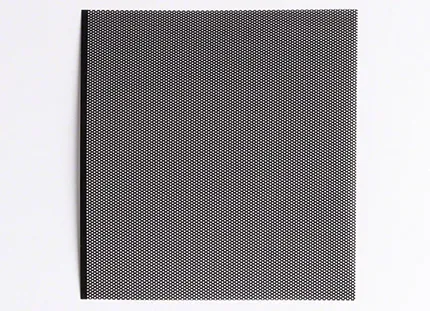

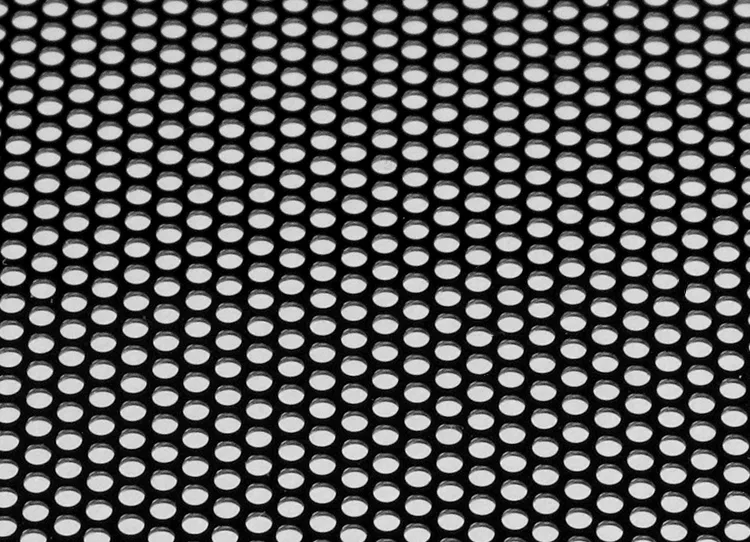

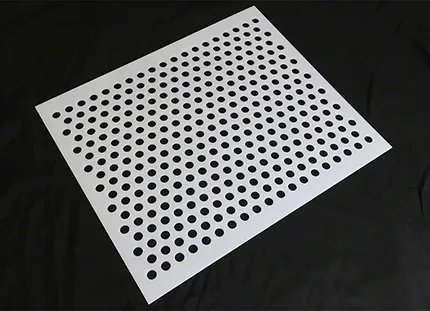

PET
PETへのパンチング加工の事例
用途：スピーカーネット
| 材料 | ： | PET |
|---|---|---|
| 板厚（ｔ） | ： | 0.25 mm |
| 孔径（φ） | ： | 0.９ mm |
| ピッチ（P） | ： | 1.6 mm |

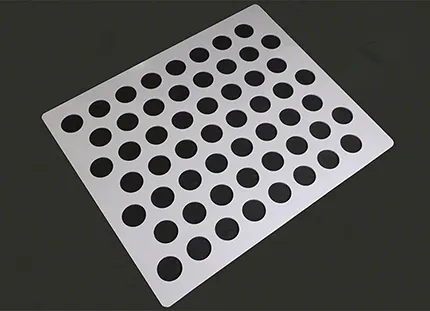

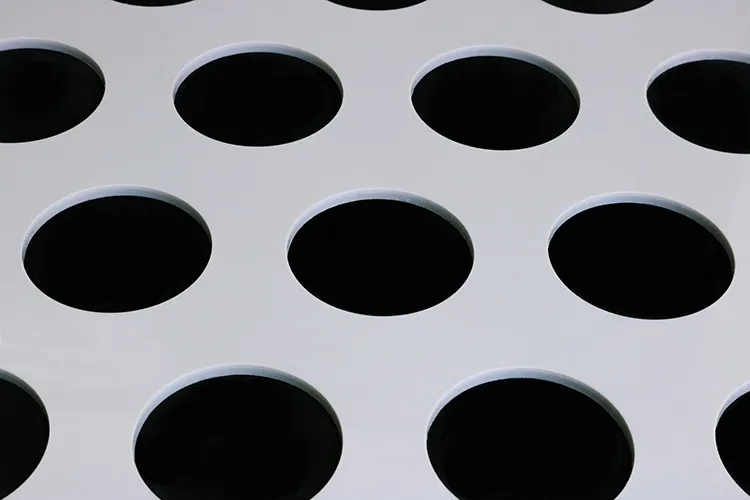

PVC（塩ビ）
PVCへのパンチング加工の事例
用途：水耕栽培用プラント部品
| 材料 | ： | PVC（塩ビ） |
|---|---|---|
| 板厚（ｔ） | ： | 3 mm |
| 孔径（φ） | ： | 40 mm |
| ピッチ（P） | ： | 56 mm |
PE
PEへのパンチング加工の事例
用途：動物用フットマット
| 材料 | ： | PE |
|---|---|---|
| 板厚（ｔ） | ： | 3 mm |
| 孔径（φ） | ： | 12 mm |
| ピッチ（P） | ： | 25 mm |

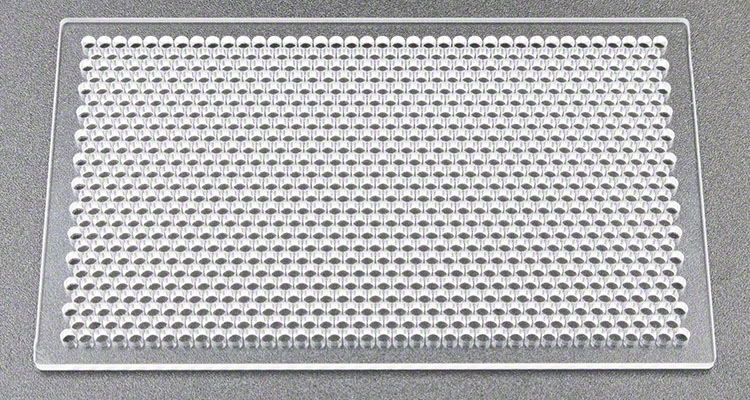

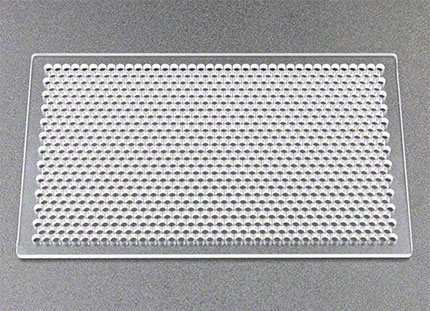

アクリル
アクリル板への挟ピッチ加工
| 材料 | ： | アクリル板 |
|---|---|---|
| 板厚（ｔ） | ： | 2.0 mm |
| 孔径（φ） | ： | 2.0 mm |
| ピッチ（P） | ： | 2.2 mm |

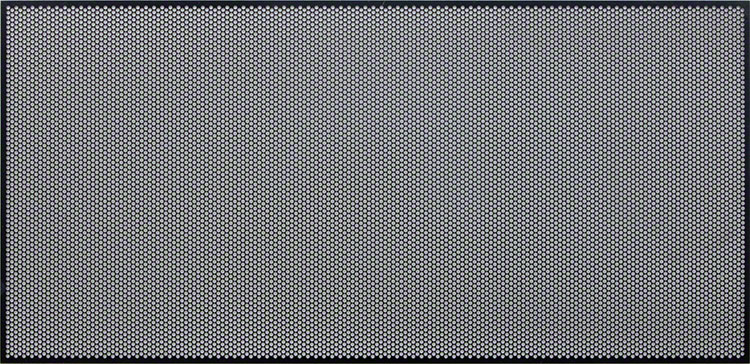

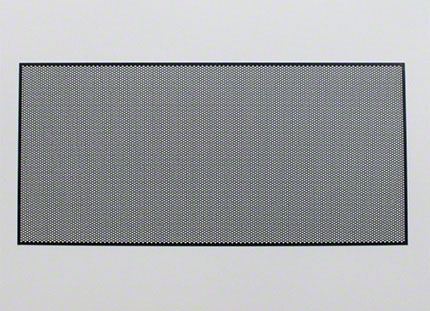

樹脂多孔フィルム
小径孔での挟ピッチ加工
| 材料 | ： | 樹脂フィルム |
|---|---|---|
| 板厚（ｔ） | ： | 0.2 mm |
| 孔径（φ） | ： | 0.5 mm |
| ピッチ（P） | ： | 0.7 mm |

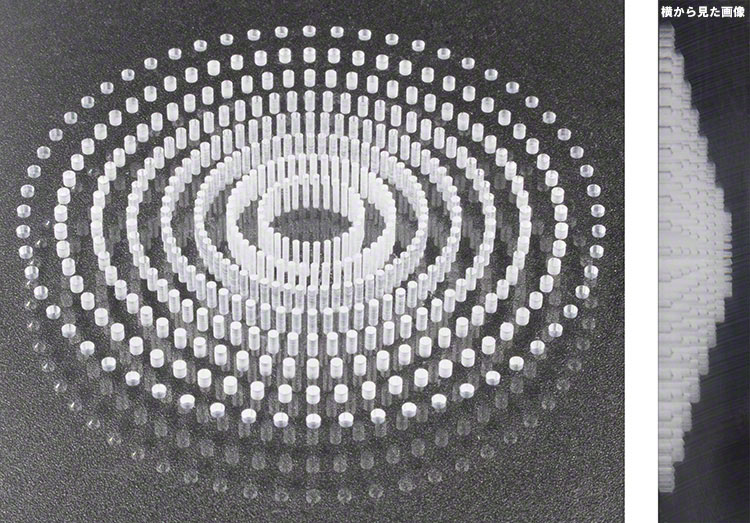

アクリルブロック
孔の深さを1 mmごとに変えて加工
| 材料 | ： | アクリルブロック |
|---|---|---|
| 板厚（ｔ） | ： | 10.0 mm |
| 孔径（φ） | ： | 0.8 mm |
| ピッチ（P） | ： | 1.5 mm |

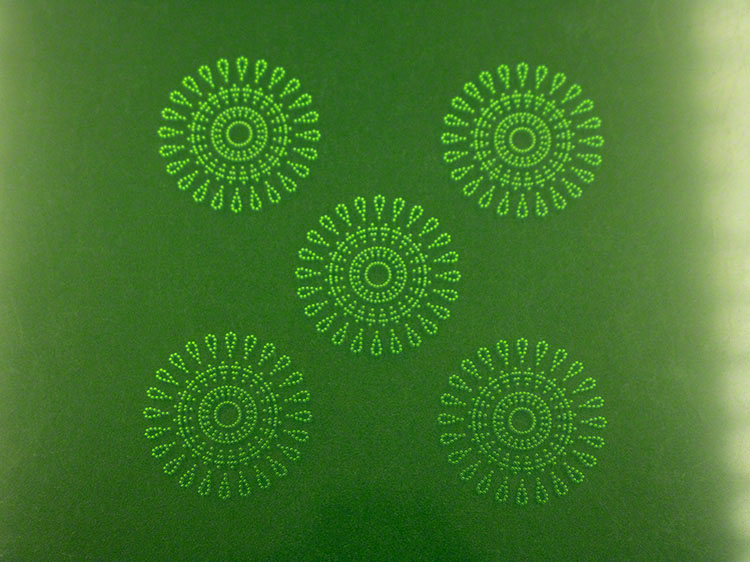

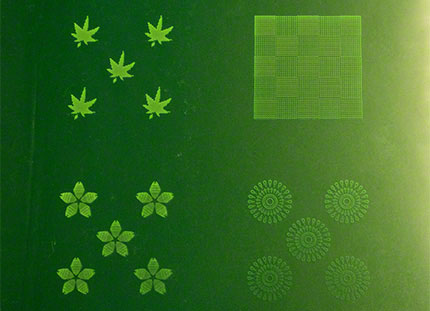

塩ビ板（PVC）
樹脂板への4種の柄の孔あけ加工
| 材料 | ： | 塩ビ板（PVC） |
|---|---|---|
| 板厚（ｔ） | ： | １.0 mm |
| 孔径（φ） | ： | 0.5～0.8 mm |

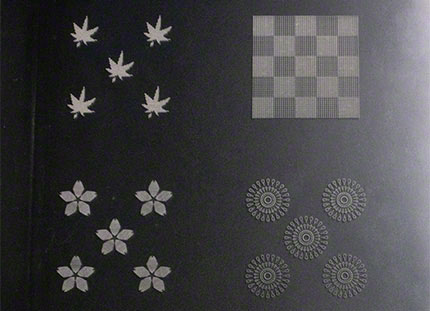

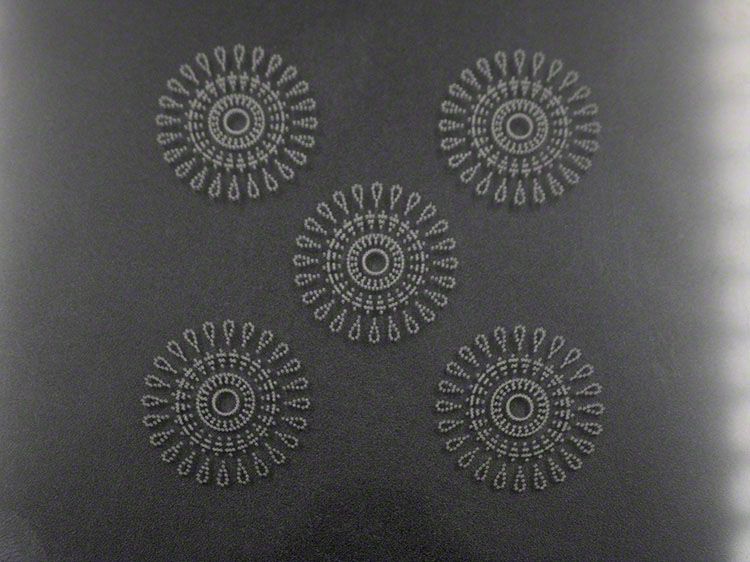

ポリカーボネート
樹脂板への4種の柄の孔あけ加工
| 材料 | ： | ポリカーボネート |
|---|---|---|
| 板厚（ｔ） | ： | １.0 mm |
| 孔径（φ） | ： | 0.5～0.8 mm |

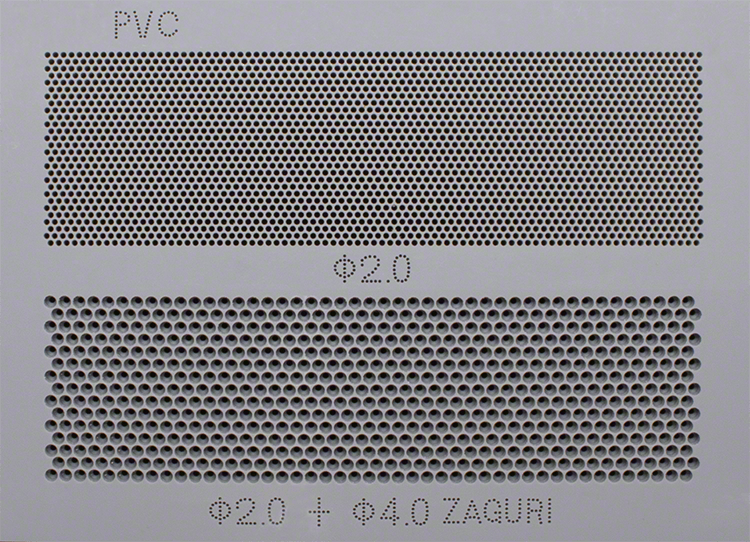

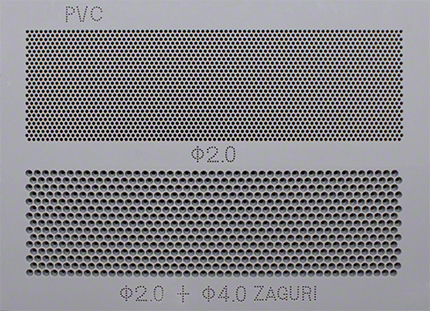

塩ビ板（PVC）
厚い樹脂材への孔あけ・ザグリ加工
| 材料 | ： | 塩ビ板（PVC） |
|---|---|---|
| 板厚（ｔ） | ： | 8.0 mm |
| 孔径（φ） | ： | 2.0～4.0 mm |
| ピッチ（P） | ： | 4.2 mm |

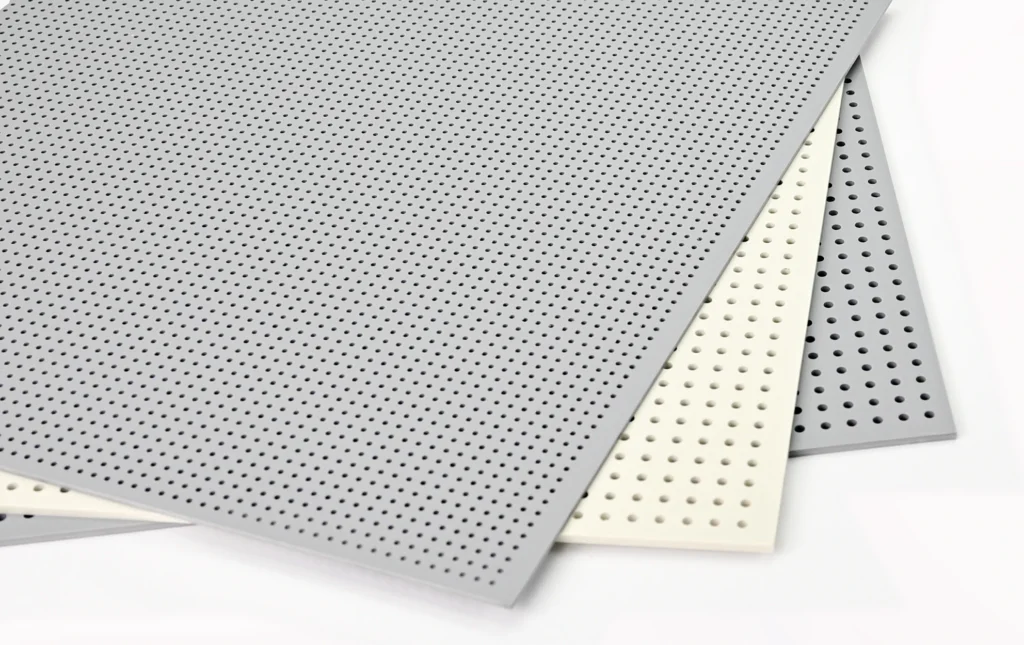

松陽産業 塩ビパンチングプレートについて
松陽産業 塩ビパンチングプレートは、樹脂材料への孔あけ加工のわずらわしさをなくした製品です。
弊社が長年培ったパンチングメタルの製造技術により、樹脂材への孔ずれのない安定的な開孔を実現いたしました。
こちらの商品は、販売終了となったタキロンシーアイ株式会社の硬質塩ビ多孔プレート「フィルタープレート」（TFL 9307A・9512A・3512A）の同等商品としてご使用いただけます。
塩ビパンチングプレートの詳細につきましては、以下のPDF資料をご確認ください。
塩ビパンチングプレートの販売について
弊社は塩ビパンチングプレートにつきまして、在庫商品として以下の3商品をご用意をしております。
以下のリンクより弊社ショッピングサイトにてご購入いただくことが可能です。
塩ビパンチングプレート一部商品販売の一時見合わせについて
中東情勢の影響による原材料（ナフサおよびエチレン）の供給不足に伴い、下記商品の弊社在庫が完売いたしました。
つきましては、販売を一時見合わせさせていただきます。
【対象商品】
品番：NB8PP-PVC5G-002

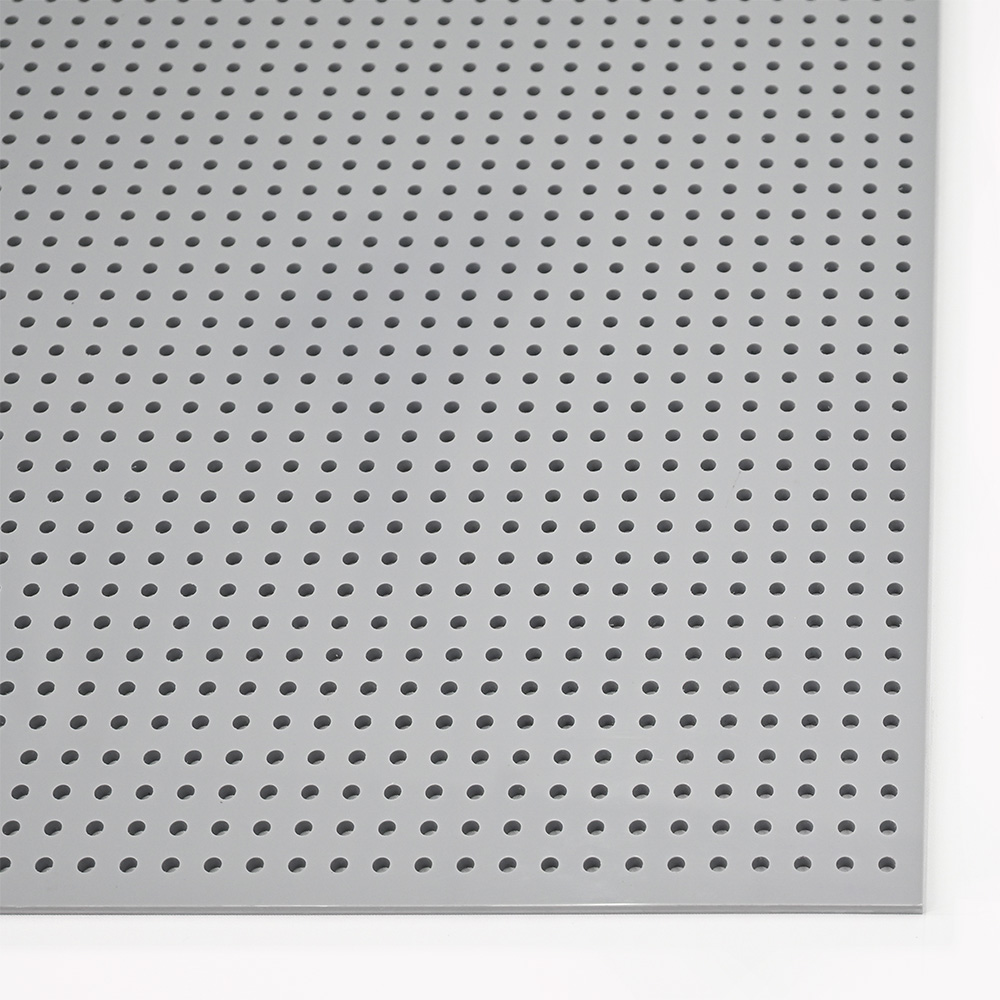

品名：塩ビパンチングプレート φ5-P12 板厚5.0 グレー
品番：NB8PP-PVC5A‐003
品名：塩ビパンチングプレート φ5.0-P12 板厚5.0 アイボリー
その他1種類の商品も在庫がなくなり次第、販売を一時見合わせさせていただきます。
【販売再開について】
原材料の入荷目途が立ち次第、改めてご案内いたします。
多大なるご不便をおかけし誠に恐縮ですが、何卒ご容赦いただけますようお願い申し上げます。
樹脂パンチング・孔あけ加工についての課題やご要望がございましたら、
まずはお気軽にご相談ください。
