主な孔の形状・孔配列

主な孔の形状

孔（穴）の種類は主に「丸孔」、「角孔」（正方形の孔）、「長丸孔」（長方形の角が丸くなったもの）、「長角孔」（長方形の孔）に加工されたものが一般的です。また、丸孔と十の字が交互に並んだデザイン（〇十：丸十／まるじゅう）も代表的な配置の一つです。なかでも「丸孔」が最も多く使用されています。孔は大小さまざまな大きさで加工することができます。

孔配列（パターン）

孔の配列（孔と孔の2次元的な配置）には、60°千鳥（ろくじゅうどちどり）・45°千鳥（よんじゅうごどちどり）・並列 などの各種類があります。

60°千鳥は正三角形の各頂点に孔がある基本パターンが連続している孔の配列で、最も一般的に使用されています。
孔ピッチは必要に応じて変更することができ、また自由に配置することもできますのでご相談ください。

孔の形と配列を最適化することで、パンチングメタル材料は天井材・壁面パネル・階段手すりなどの建材関係や、自動車のマフラー・ストレーナーなど実に多くのアプリケーションにおいて採用されています。

孔配列の呼び名は一般的に、

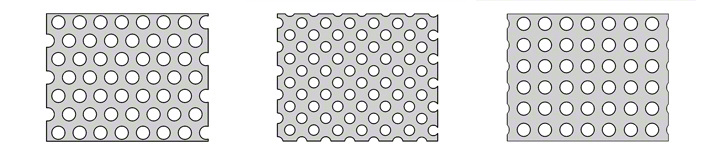

上段左から、60°千鳥（ろくじゅうどちどり）、45°千鳥（よんじゅうごどちどり）、丸孔並列（まるあなへいれつ）、
中段左から、角孔千鳥（かくあなちどり）、角孔並列（かくあなへいれつ）、長角並列（ながかくへいれつ）、

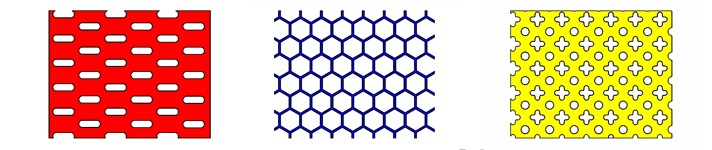

下段左から、長孔千鳥（ながあなちどり）、亀甲（きっこう）、〇十（まるじゅう）と表現されます。

パンチング金型の仕様

パンチング加工時、孔が小さい場合や、孔と孔の間隔（ピッチ）が狭い場合に、金型の仕様により以下のように板の両側の打ち出し部と打ち終わり部が不揃いになる場合がございます。

正型	1本飛び型	2本飛び型

松陽パンチングメタルサンプルセット2で実際の孔形状を確かめる

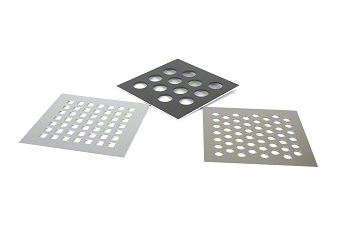

サンプルは125 mm×125 mmのミニサイズで、いろいろな孔形状や材質、カラーなどを試せる20種類のパンチングメタルをセットして販売しております。
